使用NE555从正电源获得负电源

来源 electronic
浏览
发布时间 2014-05-13

很多电路中使用运算放大器,但其主要缺点之一是需要一个双电源供电。这严重限制了它们的应用范围,很多时候双电源是不可行的。该电路在一定程度上解决了问题。从一个正电源产生一个负电源。这个负电压和正电压可同时供应需要双电源的电路。

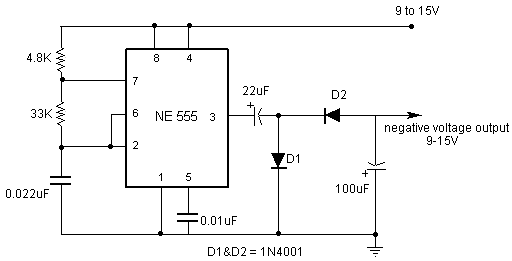

使用NE555从正电源获得负电源

电路的操作可以解释如下:
555 IC作为一个多谐振荡器,频率约1kHz工作。在IC的引脚3输出方波。当输出是正半周,22uF的电容器通过二极管D1充电。当输出是负半周,22uF的电容放电。通过二极管D2给100uF的电容器充电。在100uF的电容器两端产生负电压输出。

该电路的缺点是有电压差和电流限制。可以从这个电路获得最大电流约40mA。同时输出负电压将比正电源少一点。如果电压+ 9V然后输出电压将约是负7.5 V。.
