555定时器IC锯齿波发生器

来源 electronic
浏览
发布时间 2014-05-13

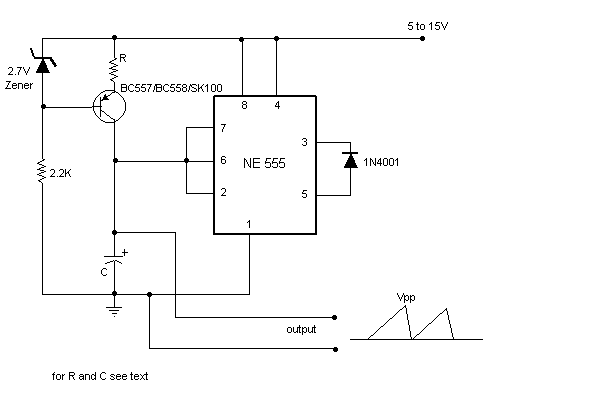

锯齿波发生器可以是使用一个简单的555定时器IC、三极管在电路图所示的创建。

555定时器IC锯齿波发生器

请注意,锯齿波信号在电容器的两端输出。该1N4001二极管使电容两端的最低电压接近0V。

该电路的频率 了:

f = (Vcc-2.7)/(R*C*Vpp)

VCC = 电源电压
VPP = 峰值所需的输出电压

选择合适的R,C,VPP 和Vcc值来获得所需的F值。
