分立元件高压发生器,高电压低电流2KV电源

来源 electronic
浏览
发布时间 2014-05-13

高电压低电流供应电源是非常有用的,可以有效地使用在许多应用,如气体放电管和辐射探测器等装置。在这里,目前的规定是几微安的电流。在这样一个高压发生器应用,高电压会通过气隙发生放电,如果人体靠近,它给出了一个非致命但具威慑的电流冲击。该电路是建立在一个单一的晶体管间歇振荡器。在这个电路中的一个重要元素是变压器。使用铁氧体磁芯绕制。

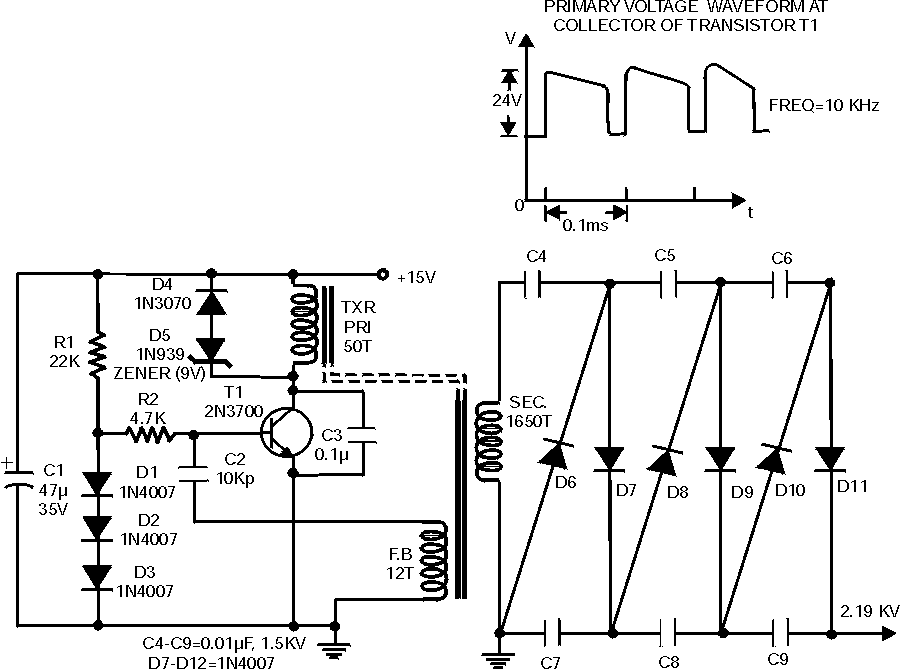

分立元件高压发生器,高电压低电流2KV电源

在这种结构中,初级绕组和反馈绕组并行排列,维持振荡。保证一旦电源被接通,波形占空比是不对称的,但不是非常重要的在这。请注意,如果电路没有振荡,将变压器的反馈或初级绕组端子(但不是两者)扭转。主要振荡幅度大约是24V(P-P)。这就使变压器次级得到约800V(P-P)。简单的串联电压倍增器是用来提升最后的直流输出电压。
