TDA7000的FM接收器70MHz-120MHz

来源 电子DIY
浏览
发布时间 2014-05-16

关于TDA7000的FM接收器

这个简单的单芯片FM接收器/电视调谐器可以让你接收70MHz-120MHz的频率。有了这个小接收器,可以接收整个88 - 108MHz的FM波段,航空飞机的谈话和其他许多私人的FM传输。 这是一个完美的伴侣,与任何调频发射机,特别是如果你所在地区的FM频段非常拥挤。TDA7000接收器提供了非常良好的灵敏度,因此它甚至可以让你收听到不能被传统的FM接收器听到的较弱​​的信号。

一个整洁的功能介绍TDA7000调频接收机类似于在电视机中使用电视调谐器的电压控制振荡器。频率是通过改变输入电压的振荡器调谐。这种类型的振荡器的好处是,你可以使用普通的100K电位器来精确地调整到一个给定的广播。可调谐比更快,精确使用微调(可变电容)来执行。当你触摸它们的地方电位不会微调也将转移的频率。微调也需要被放置在接收器的印刷电路板,以减少杂散电容,其中电位器可以很方便地放置要的任何地方,因为它不会受到任何外部电容。

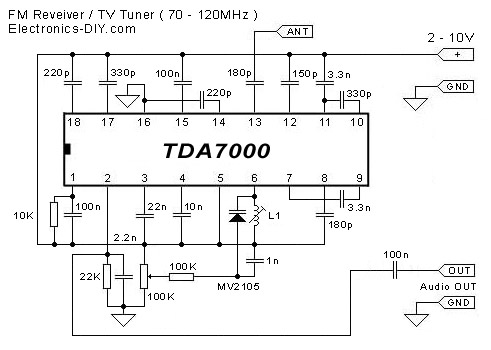

TDA7000的FM接收器70MHz-120MHz

零件:

1X TDA7000集成电路-调频接收机
1个3.5匝数可变线圈(L1)
1X MV2105 -变容二极管
ANT -拉杆天线或一块金属丝

1X 100K电位器
1X 100K电阻
1个22K电阻
3个100nF的电容
1X电容值为22nF
1X 10nF电容
2倍为3.3nF电容
1X 2.2nF的电容
1X 1nF电容
2个330pF的电容
2个220pF电容
2个电容为180pF
1X 150PF电容

技术规格:
电源电压:2 - 10V
传输频率:70 - 120MHz
耗电量:8毫安
AF音频输出:75mV

TDA7000框图

TDA7000芯片包括射频输入级,混频器,本地振荡器,IF(中频)限幅器,中频滤波器,放大器,相位解调器,静音检测,锁频环系统和电压控制振荡器(VCO),在所有一个单一的芯片,所以你不必做那么多的调谐和调整。TDA7000需要有少量的外部电容器和电阻器,无需外部IF滤波器,只有一个可变线圈和变容二极管。

该IC具有一个FLL(锁频环)系统以70 kHz的中频。由有源RC滤波器获得的IF选择。这需要对应的唯一功能是在谐振电路的振荡器,从而选择接收频率。

TDA7000的FM接收器框图
TDA7000的FM接收器框图

音频输出

TDA7000的音频输出信号仅70mV,用于高阻抗的耳机这可能是足够的。对于高功率音频信号可以很容易地连接LM386或几乎任何功放芯片。

立体声音频信号的接收可以通过连接外接立体声解码器电路(LM1310)音频输出。

频率选择

频率的选择是非常简单的。L1使用可变线圈调谐到您希望接收的频段,然后只使用100K电位器微调。电位器不必被安装在PCB上,您可以方便地将其安装在机壳,使用导线将其连接到PCB。如果您打算使用TDA7000作为常规88 - 108MHz的FM接收器,建议电源电压为4.5 - 5V。
