高保真立体声耳机放大器

来源 电子DIY
浏览
发布时间 2014-05-18

这是采用OPA2132集成电路的耳机放大器。采用低音提升电路和9V充电电池,带有恒定电流充电接口。

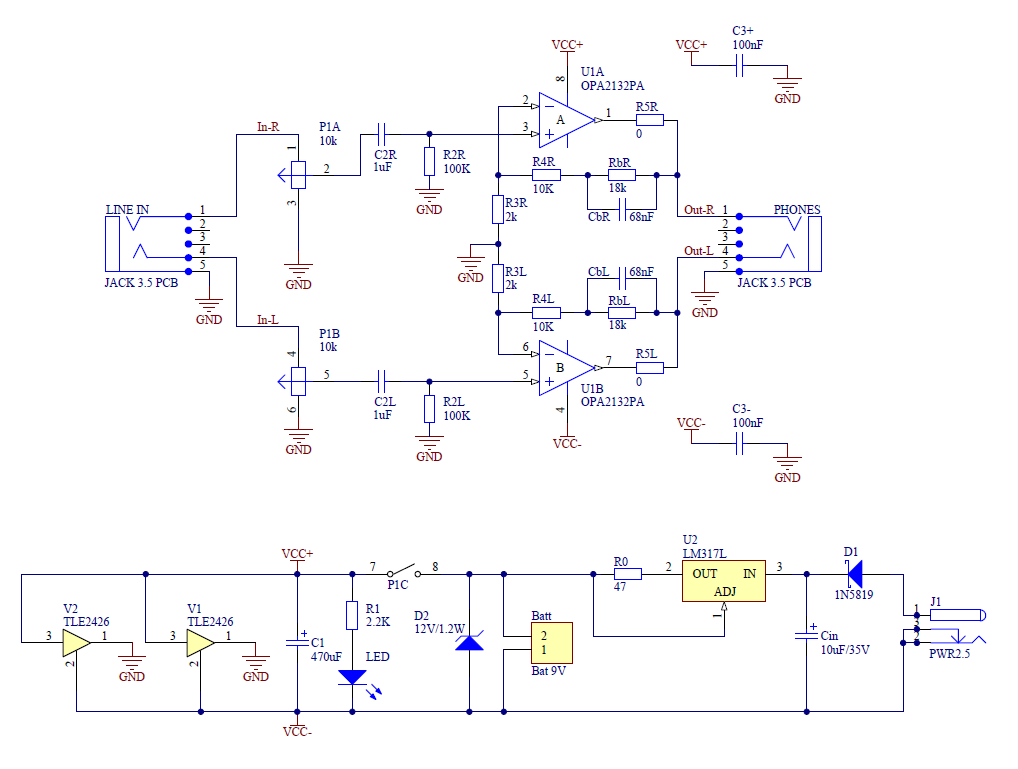

高保真立体声耳机放大器

P1为同轴音量电位器,带有电源开关。C2是输入耦合电容。R2定义运算放大器的输入阻抗。R3和R4定义放大器的增益(5倍在这种情况下)。Rb和CB形成低音提升电路。这些部件增加低频增益。对于低频率的增益为14。通过增加Rb的电阻可以增加低频增益,反之亦然。你可以通过增加CB电容减小切割频率。低音提升可以通过短路的Rb电阻被停用。作为一个运放我使用OPA2132,但许多其它运放可以使用,像OPA2134,OPA2227,NE5532,... C3 +和C3-是隔直电容,为运放供电。R5是任选的,但为了避免一些弹跳在输出值应该是大约22欧姆。

V1是从电源建立虚拟地。C1是高品质的隔直电容与低ESR。电阻R1限制通过LED的电流。该值应该根据LED的类型进行修改。D2限制了最大电压在12V。U2稳压器连同电阻R0创建恒流源充电。在我的情况下,R0的值为47欧姆,那么目前大约是25毫安。CIN是阻断钽电​​容U2。D1是肖特基二极管,以避免极性相反的电压连接。
