太阳能自动白色LED庭院灯

来源 meedtech
浏览
发布时间 2014-05-21

这白色的LED灯驱动电路在一个花园使用是理想的。在晚上LED将自动点亮,由一个单一的1.2V镍镉电池供电,在白天由太阳能电池充电。原型使用一个古老的庭院灯外壳,作为花园灯安装在花园。二极管D1防止夜晚镍镉电池通过太阳能电池放电。晶体管Q1控制LED驱动电路,该晶体管在白天(太阳能电池有输出电压)将迫使Q2和LED关闭。

在夜间,Q1关闭,这允许Q2和T1、R2构成一个简单的阻塞式振荡器电路,提升电压。LED1通过一个1W的电阻限制了峰值电流。

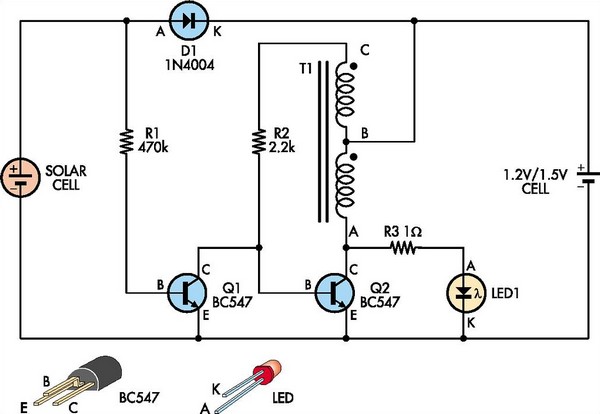

太阳能自动白色LED庭院灯

T1可以使用任何小型的铁氧体磁芯,使用0.25mm的线绕10匝中心抽头。振荡器的工作原理是这样的:Q1关闭时,电流流过R2和Q2。这使电流通过绕组AB产生磁场。这反过来又导致C端对变压器升高超过电池电压加速Q2导通。当铁芯饱和,C点电压下降到电池电压,从而降低绕组电流。由于电磁感应原理,C点电压开始下降,并快速下降到低于0.6V 。作为一个结果,Q2关闭,因为现在没有电流在AB,磁芯中的磁通开始崩溃。现在,电压端绕组的上升超过电池电压。当有3.2-3.6v相对于地面,LED1被点亮。当磁通减少,LED1关闭和C端返回到电池电压。通过R2为Q2基地提供电流,整个循环重新开始。

最后,第二天早晨当太阳升起的时候,Q1打开截流Q2的基极电流,振荡停止,LED1保持熄灭。
