12V的20W卤素灯调光器

来源 meedtech
浏览
发布时间 2014-05-21

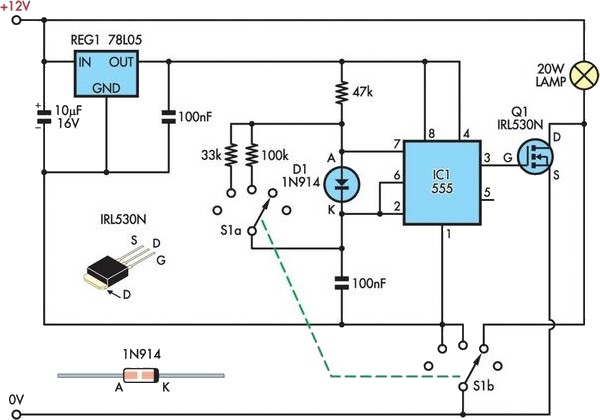

我使用一个12V的20W的卤素灯(MR16)在我的自行车灯系统4.2ah SLA电池。电池在额定功率只有有限的寿命,所以我设计了这个便宜的调光器减少电池消耗,允许更长的骑行在夜间。一个简单的基于555定时器电路和MOSFET开关Q1,它通过脉冲宽度调制的12V电源灯。555(IC1)连接作为一个自由运行的振荡器,通过5位旋转开关(S1),选择不同的占空比调整灯光亮度。开关第三挡位置绕过电子线路直接连接灯和电池。这给出约7W,13W、20W三个功率水平。场效应管IRL530N导通电阻只有0.1欧姆,确保较低的损耗,消除了对散热器的需要。一个STP30NE06L场效应管也可以。

12V的20W卤素灯调光器

标签: 卤素灯, 调光器
