断电报警电路,电源监控装置

来源 电原理图
浏览
发布时间 2014-05-22

这个微小的断电报警电路是一种电源监控装置,将掀起的压电扬声器当交流电网电源切断。这表明一些功率的关键仪器如安装在医院照料装置供电损失很有帮助。报警激活在正确的时间是有用信号有停电,应采取紧急行动提供了另一种供电恢复的情况。

这是一个9V电池供电,低元件数量,重量轻的电路,可以安全地连接到任何G2R-2出口。其核心是著名的小时钟芯片lm555(IC1)配置为一个多谐振荡器。另一个重要的组成部分是“自制”光电耦合器(PC1)。没有笨重的电源变压器是用在这里,因此电路是“无噪音”(无电磁干扰)。此外,这使得可靠的任务很简单!

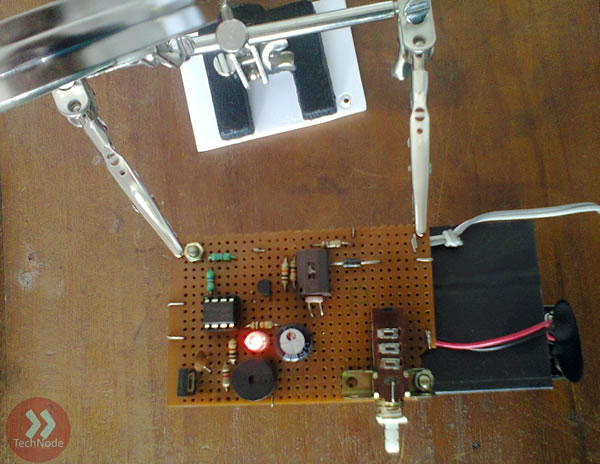

断电报警原型

虽然各种光电耦合器,可以在市场上但它可能发生,你可能没有一个现成在手时,你得到一个火花,要检查的想法尽快。幸运的是,它很容易构建一个在家里使用一个LED和光电晶体管、光敏电阻。只拿一小块常见的电路板和焊接的部件,如在这里。注意部件的间距;应尽可能利用它们之间的微小间隙。在一个白色LED prorotype 5mm±5mm LDR的组合使用。施工后,将在一个合适的不透明光电管,或覆盖整个单元使用heatshrink管长度短。

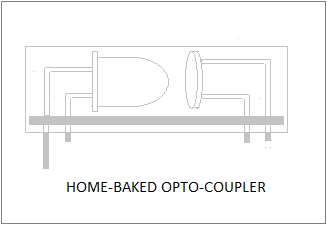

国产光耦

该电路是直线前进。如上所述,IC1这里有线作为门控非稳态生产音频(AF)输出(~ 1KHz)驱动一个标准的普通/压电扬声器。的不稳定的切换是通过建立在PC1和相关组件的电源状态检测电路控制。开关S1(SPST)是开关系统,和LED2(5mm红色)是一个可选的视觉指示器。

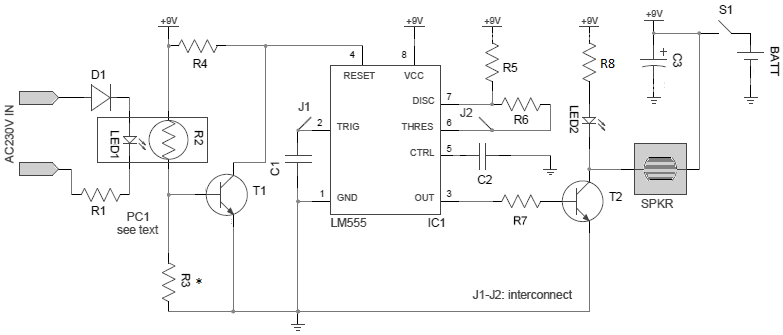

断电报警电路,电源监控装置

lm555数据表

零件1:lm555 BC547 T1,T2,::139,D1:1N4007,LED1:白色LED 5mm,2:红色5mm,R1:100K,R2:5mm LDR,R3:1K,R4:10K,R5,R6,R7,R8 4K7,C1,C2::1K,100nF,C3:470UF / 16V,S1:单刀单掷开关,电池:9V电池,喇叭:普通/压电扬声器(不有源蜂鸣器)。

实验室注意:R3试验选定值。利用理论、实证的方法来找到确切的值适用于你的自制光电耦合器。
