这里是一个气体泄漏检测器电路,检测液化石油气泄漏并通过声光提醒用户。该电路工作在一个9V PP3电池。齐纳二极管ZD1是用来转换成5V直流驱动气体传感器模块。

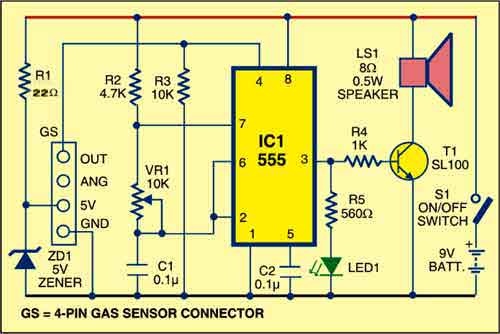

气体泄漏检测器电路,液化石油气泄漏报警器

煤气泄漏检测采用sen-1327气体传感器模块。当气体浓度达到或超过某一点,其输出高电平。模块中的预设是用来设置阈值。传感器模块的接口是一个4引脚SIP头。

气体传感器模块的引脚的细节,如下图所示。一个MQ-6型气体传感器用于气体传感器模块。该传感器也可以用来检测可燃气体,特别是甲烷。

气体泄漏检测器电路,液化石油气泄漏报警器气体泄漏检测器电路,液化石油气泄漏报警器
sen1327气体传感器引脚的细节和图片

每当有1000 ppm的液化石油气的浓度(百万),传感器模块的引脚输出高电平。这个信号驱动定时器IC 555,它构成一个多谐振荡器。多谐振荡器的基本工作作为一个音调发生器。

555集成电路输出引脚3通过限流电阻R5和R4分别驱动LED1发光和晶体管sl100驱动扬声器声音报警,提醒用户煤气泄漏。改变预设VR1可变化音调。晶体管sl100使用合适的散热器。
