鸟澡盆喷泉监控电路

来源 电原理图
浏览
发布时间 2014-05-22

鸟澡盆喷泉(一个小的浅池创建一个装满水的盆中,鸟类可以洗澡)可以是一个小水池,花园装饰品,户外雕塑,和部分创建一个重要的野生动植物园。这是许多不同种类的鸟去花园的吸引力,尤其是在夏季干旱期。这个喷泉,提供一个可靠的水常年源添加到普及和微栖息地支持。这里介绍的是一个鸟水浴附加的电子电路。

鸟澡盆喷泉监控电路

电路不断监测在浴缸的水位,其传感器探头发现水位很低,或沐浴在干燥状态,将发出一个视听警告信号。它可以从任何9VDC适配器或类似的电源供电。

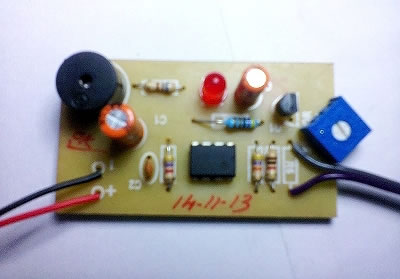

施工后,安装了传感器探头在浴鸟在适当的位置,并将其连接到远程位置(通常在家)使用高品质的双绞线/扁平电缆主电路。传感器探头可以由一对新的注射针头。针应固定牢固约10毫米除了一块层压塑料板。

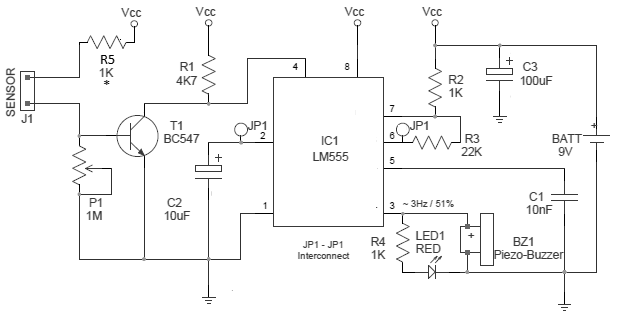

这只鸟的喷泉监控电路原理图

鸟澡盆喷泉监控电路

这个电路的工作很简单!在这里,一个“噱头”,分压器(P1,R5和传感器探头J1)连接在晶体管T1的基极(BC547)打开开关,当水可用的传感器探针针间(J1)。传导的T1拉下复位端子(引脚4)的稳态振荡器IC1(lm555),因此不稳定是在待机状态中禁用。电位器P1(1m)设置的阈值水平。

但当传感器探头干,IC1通过R1(4K7)和压电蜂鸣器(1)开始哔哔声在3Hz率。红色LED作为炫耀的视觉指示器。

鸟澡盆喷泉监控电路

鸟澡盆喷泉监控电路

实验室注意:在怠速状态下消耗电流10mA(这附近高达近25 Ma处于活动状态)。所以电路不建议从一个标准9V PP3 / 6F22电池供电。如前所述的任何低电流9VDC适配器可以用于给鸟澡盆喷泉监控。
