2N3055 60W音频功率放大器电路

来源 电原理图
浏览
发布时间 2014-05-25

这是一个简单的60W B类功率放大器,使用2N3055作为末级功率管。这个音频放大器可以工作在30至60V电源,输入音频电压最大值约0.8–1V,在4Ω扬声器可以提供高达80W功率。

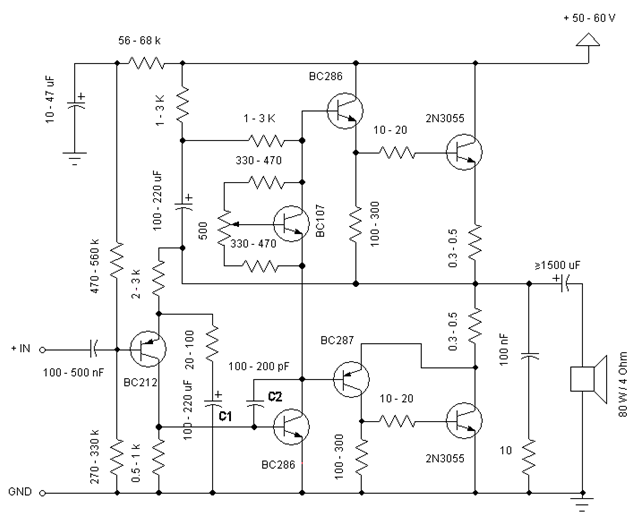

2N3055 60W音频功率放大器电路
60瓦音频功率放大器的电路原理图
