TDA7560 4×50瓦音频功率放大器

来源 电原理图
浏览
发布时间 2014-05-25

TDA7560是4×45W四通道汽车音响放大器。该TDA7560能承受很高的输入信号(±8v 峰值)没有任何性能退化。如果输入电容采用标准值(0.1mF),频率响应下限将达16赫兹。

TDA7560 BCD(双极/ CMOS和DMOS)工艺的AB类音频功率放大器用于高功率的汽车收音机。完全互补的P / N沟道输出结构允许轨到轨输出电压摆幅,结合高输出电流和功率损失最小化的饱和度设置,具有无与伦比的失真性能。

输出功率:
4 x 50W/4W MAX.
4 x 45W/4W EIAJ
4 x 30W/4W 14.4V, 1KHz, 10%
4 x 80W/2W MAX.
4 x 77W/2W EIAJ
4 x 55W/2W 14.4V, 1KHz, 10%

TDA7560 4×50瓦音频功率放大器

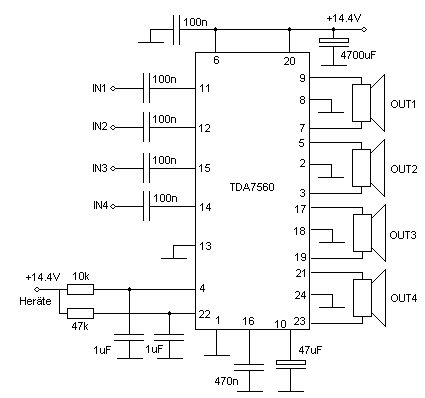

4×50瓦TDA7560汽车功放电路
