200W功率晶体管音频放大器电路

来源 电原理图
浏览
发布时间 2014-05-25

该音频功率放大器可在4到16欧姆扬声器提供高达200W的一流音质。工作电压为24和36V之间,最大5A电流,频率响应是从20到20000赫兹。请把晶体管和集成电路固定牢固,单独安装足够面积的散热器。

散热器注意保持绝缘,不能有任何电气连接!晶体管必须和散热器良好接触并固定牢固!晶体管是这个大功率放大器的重要元件,产生热量比较多。

200W功率晶体管音频放大器电路

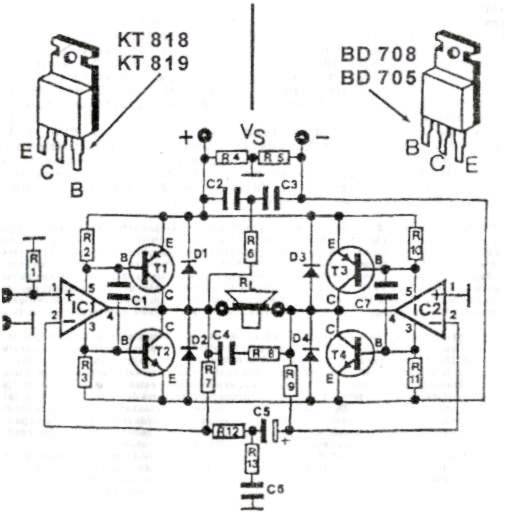

200W功率放大器的电路原理图

电源应足够强大以满足放大器的功率消耗,最大电流可以高达5A。

该放大器输入灵敏度约500至800mV。因此,连接输出电平较低的声源,有必要预先连接前置放大器。

200W功率晶体管音频放大器电路
200W功率晶体管音频放大器电路

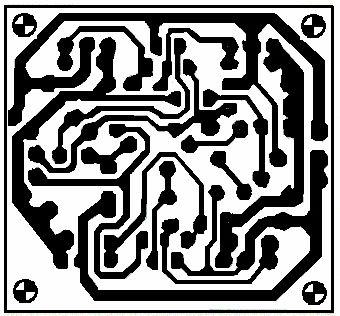

200W的音频放大器电路板

音频功率放大器组件

IC1,IC2 = 2个TDA2030集成电路
T1,T3=2个kt818或bd708晶体管
T2,T4 = 2个kt819或bd705晶体管
C1,C2,C3,C4,C7 = 5个150nF电容
C5 = ELCA 10uF 63V
C8 =1.8nF电容
R1,R7,R9 = 100K
R2,R3,R10,R11 = 2.2欧姆
R4,R5 = 2K
R6,R8 = 1欧姆
R12,R13 = 3.3k
D1-D4 = 1N4001,1N4002,1N4003
PCB板约56×51毫米
