并联稳压器太阳能电池充电器

来源 zen
浏览
发布时间 2014-05-04

太阳能电池充电器,它使用一个并联稳压器以防止过度充电。电路使用一个12V的太阳能电池,但也可以适用于其它电压。

并联稳压器太阳能电池充电器

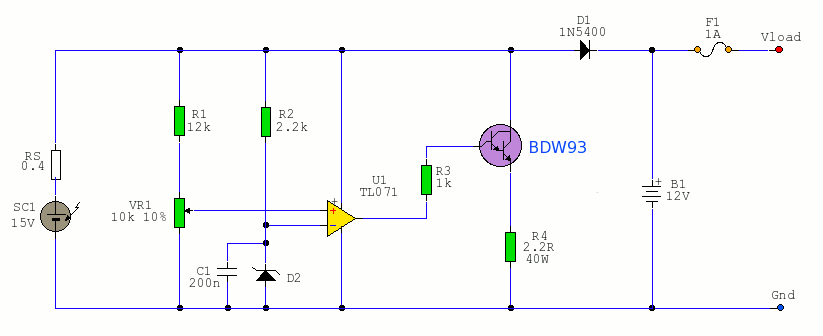

这是一个使用并联稳压器以防止过度充电的简单太阳能充电器电路。SC1是一个12伏40瓦的太阳能电池板。RS在电路中没有表示,是太阳能电池内阻。R2和D2,保持运算放大器的反相输入端在5.1伏特。在非反相输入端的电压由VR1和R1设置。在充电的条件下,运算放大器的输出为低电平,所有的电压到达电池B1。二极管D1防止没有光照时电池向太阳能电池反向供电。

当电池达到充满电压,运算放大器的输出变为高,BDW193达林顿晶体管导通,将过量的能量从R4耗散掉。这是一个2.2欧姆的电阻,应根据太阳能电池适当选择,在这个电路使用40瓦。

在明亮的阳光下,取出电池B1,并更换一个40瓦27欧姆的负载电阻。调节VR1,直到跨越27欧姆的负载电阻上的输出电压为14.4伏。这是电池应在充电期间达到的最高电压。从太阳能电池输出的所有多余的电力将经由R4耗散。
