自动开关的LED路灯
该路灯自动开关电路使用光敏电阻和NE555集成电路，使用阻容降压的非隔离电源供电，制作调试注意安全！
经过一段时间的考虑，我终于决定在通往我家的小路上安装自己的路灯。灯柱实际上已经存在，但四年前烧毁了一个小荧光灯泡。我向管理方多次反映，但未得到回应。因此 ，让我想到了使用备用组件构建简单、可靠和经济的路灯。
自动开关的作用
直接从市电供电的路灯显然需要一个简单的开关在夜间将其打开（并在白天将其关闭）。我讨厌日常的体力劳动，所以我很快设计了一个“自动开关”; 即，在没有人为干预的情况下操作路灯的开启和关闭。正如您在下面的原理图中所看到的，它是一个非常简单的光敏控制电路！
自动开关结构

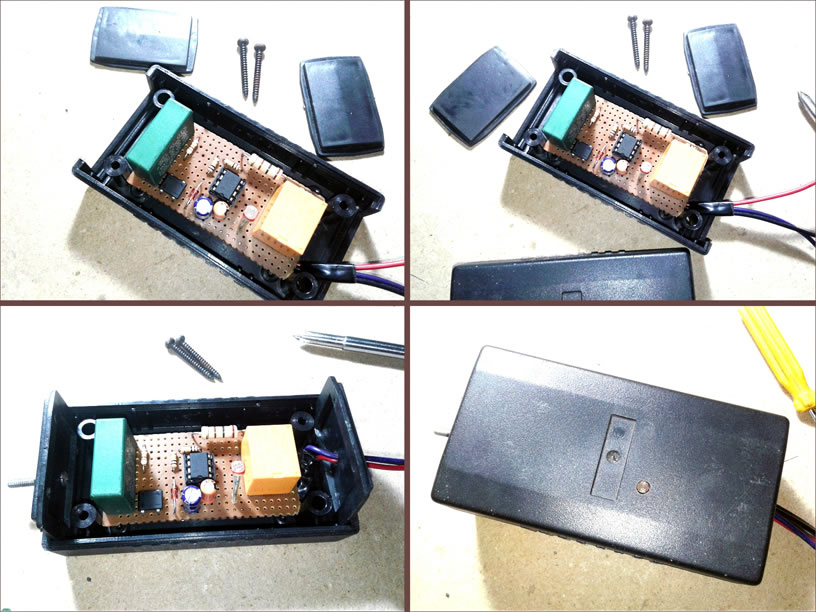

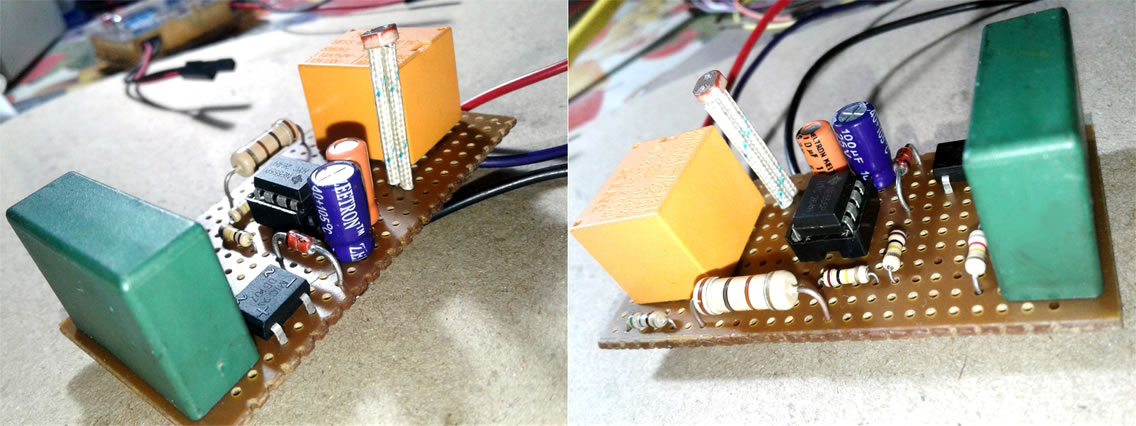

当然，我首先在矩形的PCB板上构建电路，因为我想将它安装在架子上的旧的防水小外壳内。
我还在顶部钻了一个小孔，这样光传感器可以很好地“看到”外部世界，最后用厚厚的黄色半透明胶带覆盖它，可以提供适当的保护，防止水滴进入内部电子电路。
快速街灯建设

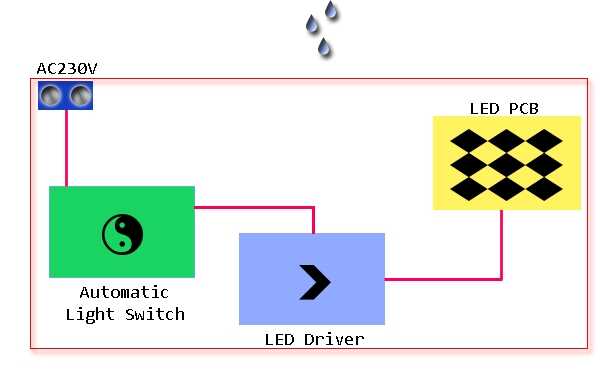

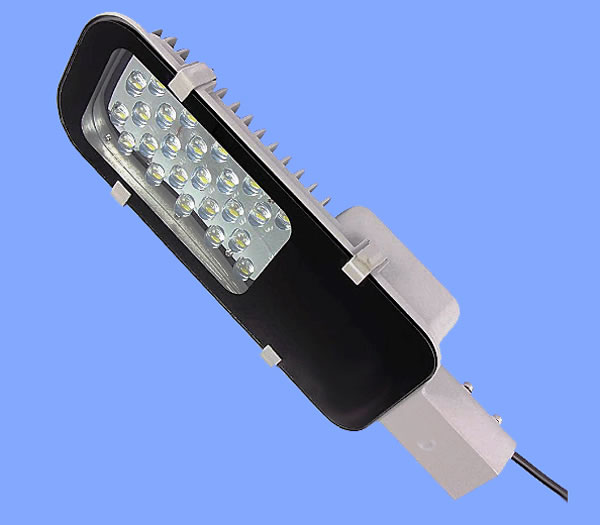

智能LED路灯由三个关键部分组成：LED PCB，LED驱动器和自动灯开关。如今，很容易购买价格合理的LED PCB，其中包含各种技术规格和许多在线供应商提供的兼容LED驱动模块。仅举几说，我选择了一个24 W LED PCB和24 W LED驱动器模块，因为它在这里可以广泛使用。我还买了一个合适的IP65级LED路灯外壳，让我的路灯看起来很优雅。LED路灯外壳有多种形状和尺寸，所以我无法给出在外壳中安装电路板的标准方案。但是，在开始拟合过程时查阅相关文档并不是一个坏主意。由我准备的LED路灯的基本框图如下图所示。
对于设计师来说，当他们想要一个防水外壳时，他们需要知道用什么类型的防水等级，这常常令人费解。在防护安全（IP）系统中，外壳的典型防水IP等级为IP67，IP66和IP65。IP65外壳可以防止任何方向的喷水，而来自任何方向的强力喷水都不会对IP66外壳产生有害影响。
自动开关工作原理

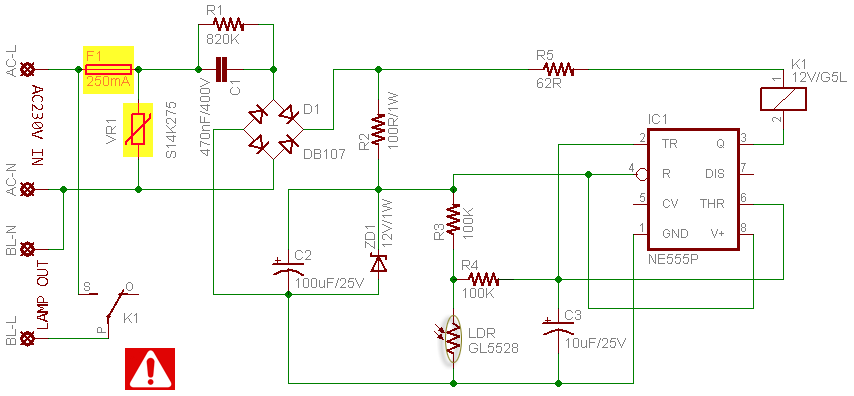

电容器C1（带有一个泄放电阻器R1）是电源的关键部分。输入的交流电源经桥式整流器D1整流，整流后的输出被“限幅”到齐纳二极管ZD1的电压。电容C2是滤波电容，用于滤除ZD1两端的脉动电压。该恒流电源的最大输出电流不到30 mA，用于运行以IC1为中心的其余电子设备。注意，电磁继电器K1的电压略高于C2上出现的电压。F1和VR1分别是电流和瞬态保护元件。
如您所见，IC1用于驱动低电流继电器K1。当IC1的引脚2和6的电压高于电源电压的2/3时，输出（引脚3）切换为低电平，当它们低于电源电压的1/3时，输出切换为高电平。这就是为什么包含R3和LDR的分压器连接到IC1的引脚2和6以进行日/夜检测的原因。因为IC1的“电压感测”引脚2和6仅需要微安级的电流，所以R4的值可以远高于典型的基于晶体管的继电器驱动器电路所需的值。通常，当环境光<10勒克斯时，IC1启用K1，而> 40勒克斯将禁用它。对于负载的实际切换，K1的公共（P）和常开（S）触点用作单极开/关。
近乎完成的原型

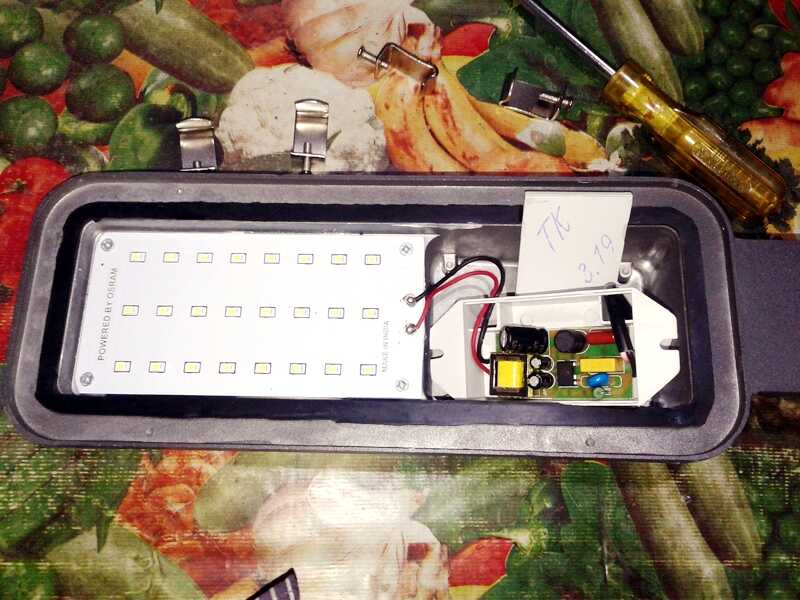

这是我的LED路灯模型的内部，带有24 W LED PCB和24 W LED驱动器。为了清楚起见，当我拍摄用于现场测试的原型时，路灯的前玻璃和LED驱动器的顶盖被移除了。请注意，“隐藏式”自动开关安装在灯柱上。

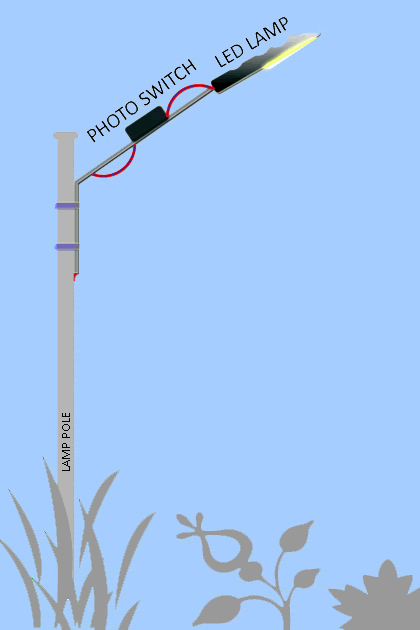

并提供建议的安装计划图：
测试报告
这是使用230 V / 50 Hz交流输入电源进行测试时所记录的（最大）读数（感谢我的便携式功率分析仪）：
待机状态
功率因数（PF）：0.1
功耗（W）：0.4
电流消耗（mA）：18
活动状态
功率因数（PF）：0.9
功耗（W）：22
电流消耗（mA）：103
警告！
如果您对电力和电子产品没有太多经验，请不要尝试这个项目。在测试/安装/使用演示的路灯系统时应特别小心，因为系统的大多数点都具有致命的电压。
关于LED驱动器的一些话
LED PCB由24个串联的暖白色芯片LED组成。请注意，24 W LED驱动器的“负载”输出电压约为72 V。LED驱动电路基于颇受欢迎的中国IC SIC9753。但是，现在我们可以看到来自中国的众多ASIC用于定制功率LED驱动器应用。该系列的另一个产品是IC LIS8714D。SIC9753是一款非隔离型有源功率因数校正降压LED驱动器，而LIS8741D则是隔离型。这是主要的区别。我使用的LED驱动器的技术规格如下所示：
项目：18至25 W LED驱动器
输入：AC 100-270 V（50/60 Hz）
输出：DC 45-72 V（350 mA）
PF：> 0.98
THD：<15％
SIC9753生产商数据表：https://www.keysemi.com/upload/data_sheet/1482257290-1723542515sic9752%20&%209753(sop&dip-7)_en_rev4.1.pdf
