经济型LED应急灯,从USB电源充电

来源 电原理图
浏览
发布时间 2019-08-07

这里展示的经济型LED应急灯是一个简单的可充电应急灯,围绕一些易于获得且价格低廉的电子元件构建。这款便携式救生灯的一个显著优点是它可以从各种规定的5 VDC电源充电,如普通手机移动电源,手机旅行充电器/墙上适配器,车载USB充电器/适配器和太阳能USB充电器。

主电路图

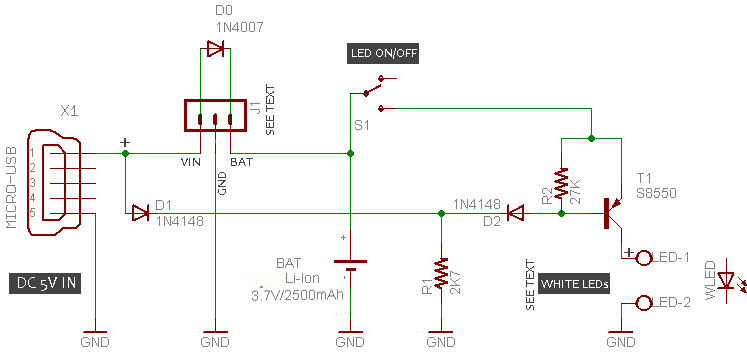

经济型LED应急灯电路图

该电路的核心是18650型单节锂离子电池(3.7 V / 2,500 mAh)。为USB连接提供微型USB母头连接器(X1),当连接时,充电过程将通过插入扩展头(J1)的1N4007二极管(D0)开始。如果需要,扩展接头允许您添加专用的锂离子电池充电器模块。应该清楚的是,1N4007二极管(D0)和附加充电器模块不能同时连接!

该设计配置为驱动单个1 W星白LED或由20个并联的普通5 mm白光LED组成的LED灯条。无论喜欢与否,LED路径中都没有使用“正统”串联限流电阻,因为它在这里是多余的。单刀双掷(SPDT)滑动开关(S1)是LED灯开关,用于物理关闭LED光源。由于1N4148二极管(D1)每次连接USB连接器时都会禁用S8550驱动晶体管(T1),因此输出端的白色LED(WLED)保持“关闭”状态,直到被清除。2K7电阻(R1)也是调节LED电流的重要组成部分。

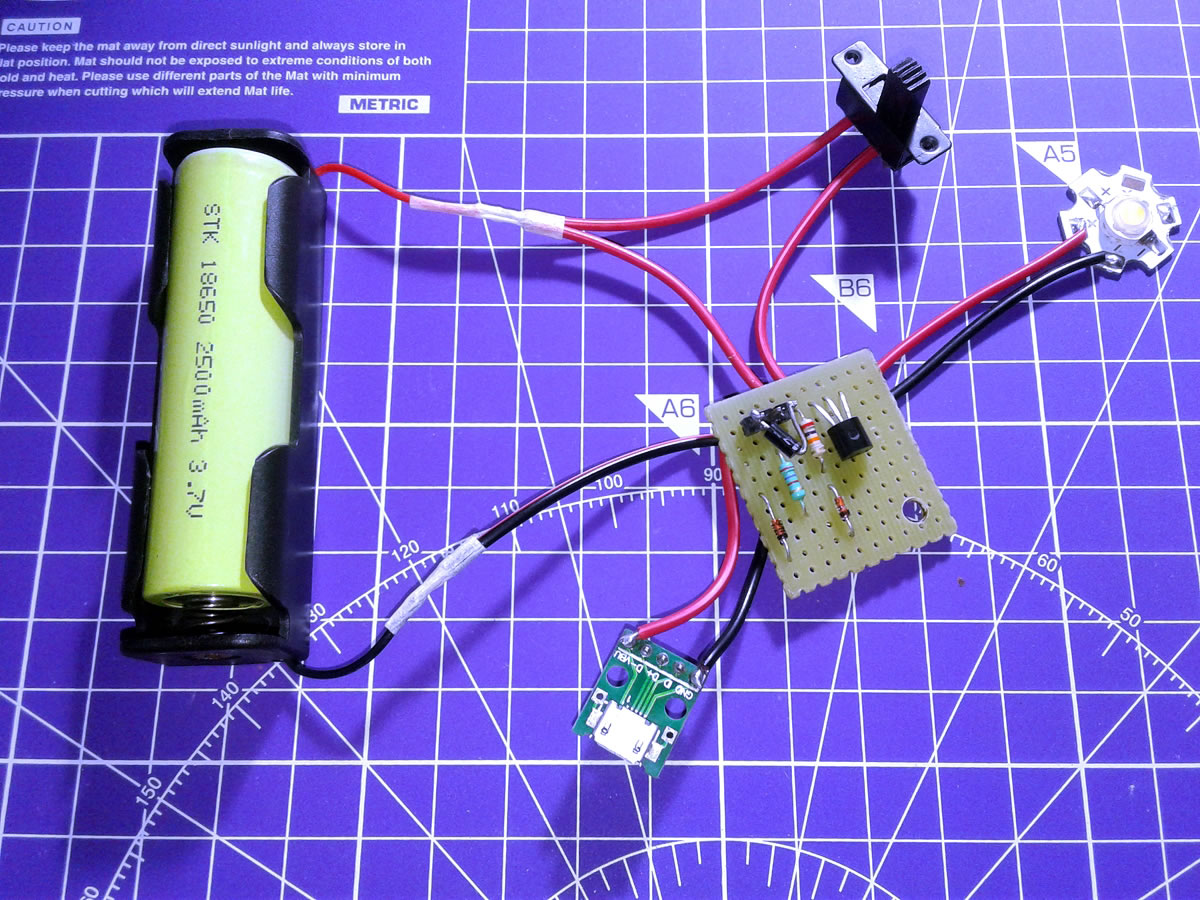

我的原型

经济型LED应急灯

附加电路图

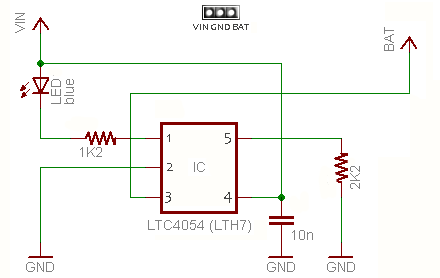

LTC4054充电电路图

独立锂离子电池充电器的附加电路主要由廉价的线性锂离子电池充电器IC,凌力尔特公司的LTC4054-4.2(LTH7)构建。LTC4054是一款完整的恒流/恒压线性充电器芯片,适用于单节(1S)锂离子电池。其功能包括充电电流监视器,欠压锁定,自动再充电和状态引脚,以指示充电终止和输入电压的存在。在此电路中,蓝色LED用作状态指示灯,而2K2(1%)电阻则将充电电流(Ichg)设置为接近500 mA。由于LTC4054的正电源电压输入范围为4.25 V至6.5 V(典型值为5 V),因此无需额外电子设备即可将5 V / 500 mA太阳能电池板连接至输入。但是,给定的电路也允许从墙上适配器和USB端口充电。

标签: LED, 应急灯, USB
