0.3-1.5V LED手电筒

来源 电子DIY
浏览
发布时间 2014-05-20

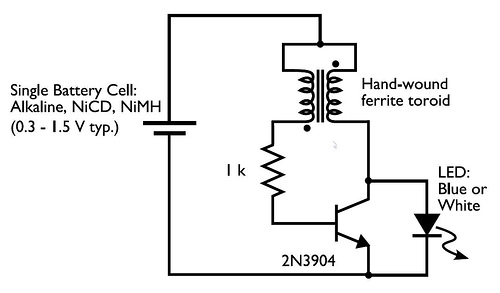

这个电路,允许您从一个低电压驱动蓝色或白色LED。通常情况下,如果你要点亮蓝色或白色LED,你需要为它提供3 - 3.5 V,例如由一个3伏锂纽扣电池供电。但是,一个1.5伏电池例如一枚AA电池是行不通的。但是利用电感储能的简单升压电路,就能解决一节干电池点亮LED的问题,直到电池即将耗尽,下降到0.3 V。这是远低于其它电池供电设备,你的其他电子设备可能在干电池电压还有1V以上就会告诉你电池没电了,所以它可以有效利用电池最后的能量。这个直流升压转换器是异常简单的,只有一个三极管、一个电阻和一个高频变压器。高频变压器可以使用各种铁氧体磁环制作,如图所示。

0.3-1.5V LED手电筒

0.3-1.5V LED手电筒 0.3-1.5V LED手电筒

0.3-1.5V LED手电筒 0.3-1.5V LED手电筒0.3-1.5V LED手电筒

标签: LED, 电池, 升压
