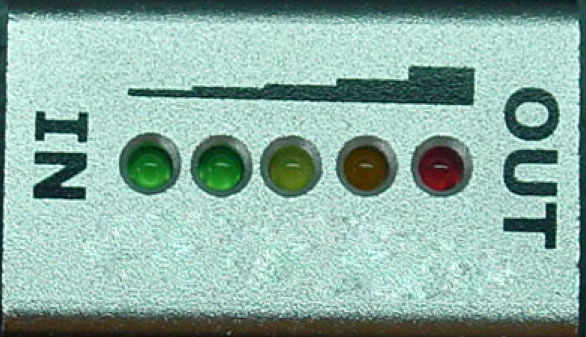

用5个LED灯做显示的驻波指示器

制作过程

笔者将整个指示器装在了一个25mm×25mm×40mm的标准铝合金型材屏蔽盒内，结构紧凑。

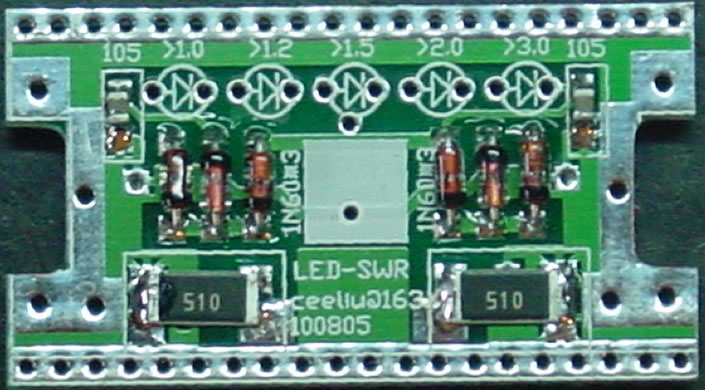

笔者设计的PCB为双面，两面都有元件。一般先焊有IC的一面，要按照原理图和PCB的丝印将相应的元件焊好，不要有虚焊和短路，然后焊PCB另一面的51Ω的电阻和IN60，见图2。

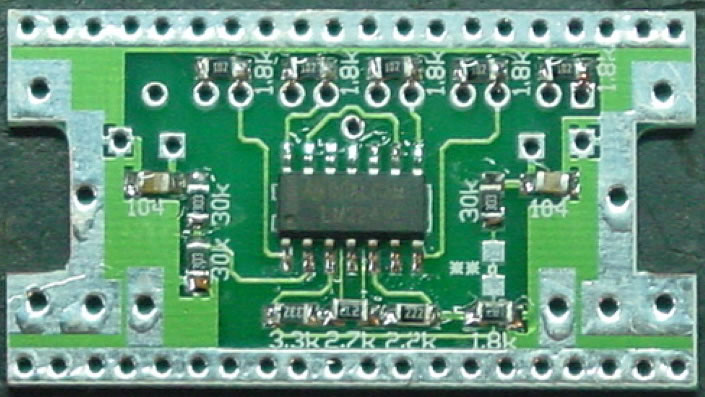

图2  在PCB上焊接IC

将LED的引脚在距根部1mm处弯成直角，注意长脚为正，给LED引脚成型后，按需要的安装高度（引脚垂直长4.5mm）将LED焊好，并适当调整，排列整齐，见图3。

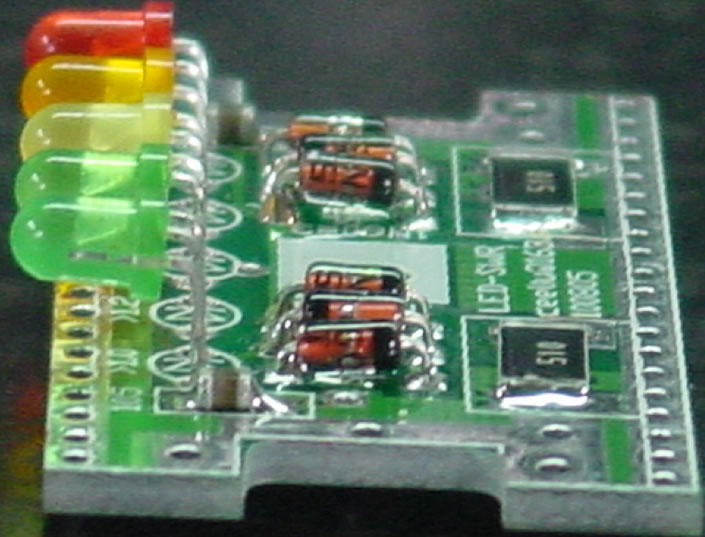

图3  PCB上焊接LED的那面

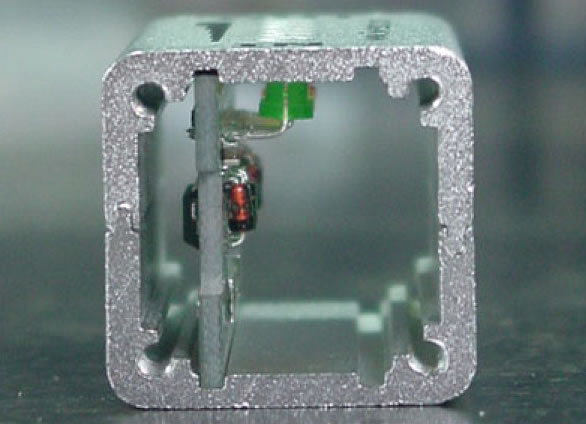

图4  将焊好的PCB装入屏蔽盒中

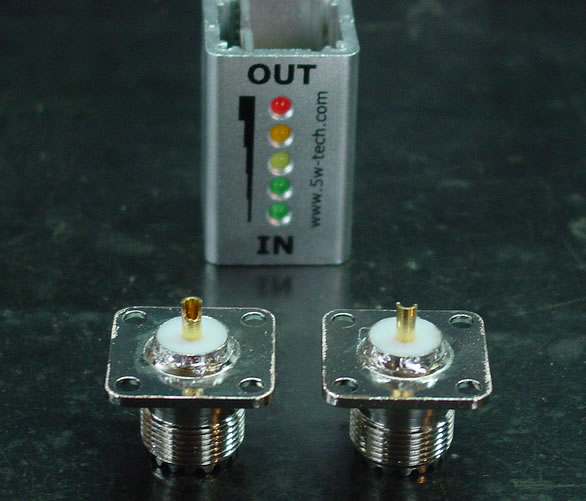

图5  安装于屏蔽盒两端的接头

将焊好的PCB装入屏蔽盒中，见图4。将两个SL16-KF头法兰后的部分锉去镀层上锡，将接头安装于屏蔽盒两端，见图5。
