用5个LED灯做显示的驻波指示器

测试

只要组装无误，这个驻波指示器就可以正常使用，电路的IN端接发射机，OUT端接天线或负载，有发射就有灯亮（射频功率>5W）。为了验证驻波比指示的是否正确，可以使用假负载（SWR为1.0）和一些电阻，如68Ω（SWR约1.3），82Ω（SWR约 1.6），30Ω（SWR约1.7），100Ω（SWR约2.0），16Ω（SWR约3.2）等，功率要大些，也可以用多个电阻并联，但不要串联。在 20MHz以下，一般引脚的电阻并联可以减小分布电感的影响，改善高频响应，而串联则使频率特性更差。如果指示灯显示不正确或偏差很大，则需打开屏蔽盒，对照原理图，认真检查，排除错误。

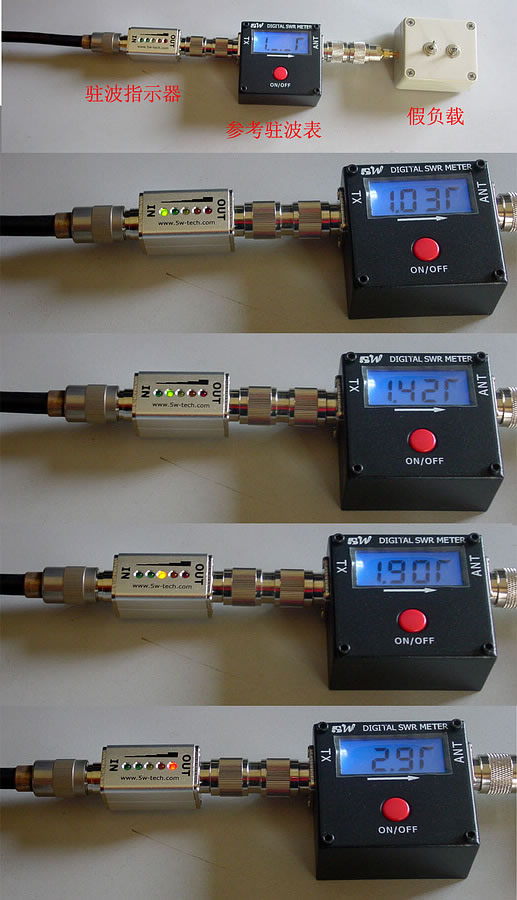

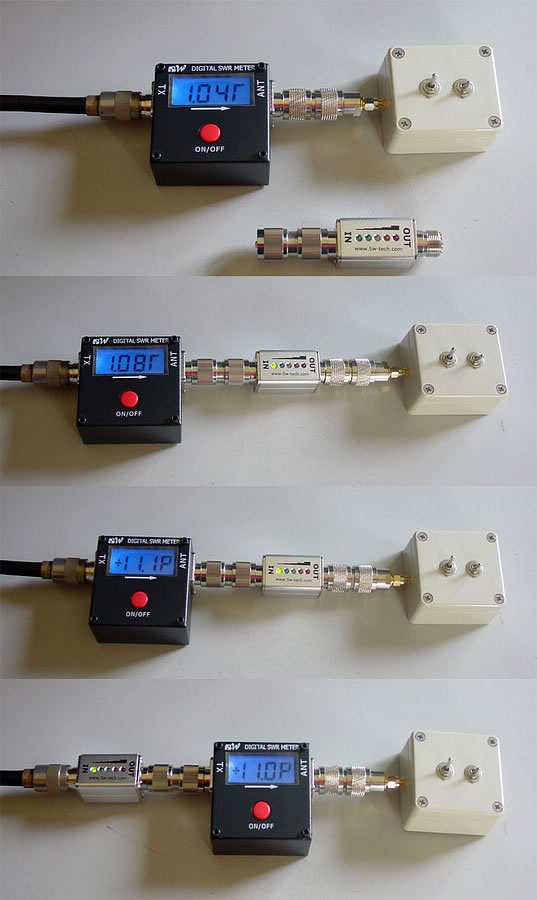

图10  实测图片

图10是笔者测试时的一些照片。实际测试表明，最小的LED点灯功率要5W以上，插损小于0.3dB。由于这个驻波指示器的体积小，结构紧凑，建议最大功率不超过50W，其使用频率可以覆盖短波段和6m波段，如果耦合器做得好，高频端可以超过160MHz。
