用5个LED灯做显示的驻波指示器

打开后半个屏蔽盒，先将PCB和接头上锡的部位焊起来，再将前半个屏蔽盒也拆下，将LED灯侧的PCB和接头上锡的部位焊起来，见图6。

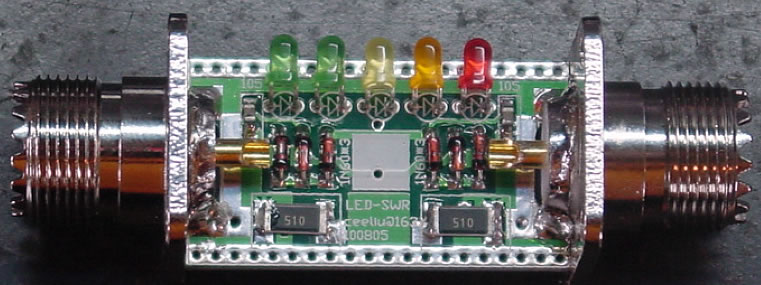

图6  将PCB和接头上锡的部位焊起来

用直径0.33mm的聚胺酯漆包线，在10×6×5的镍锌磁环上穿绕20圈，共绕3个，绕向要一致、均匀，松紧适当，见图7。取50-3的同轴电缆3cm，按图中所示切割成型，穿于一个磁环中，见图8。

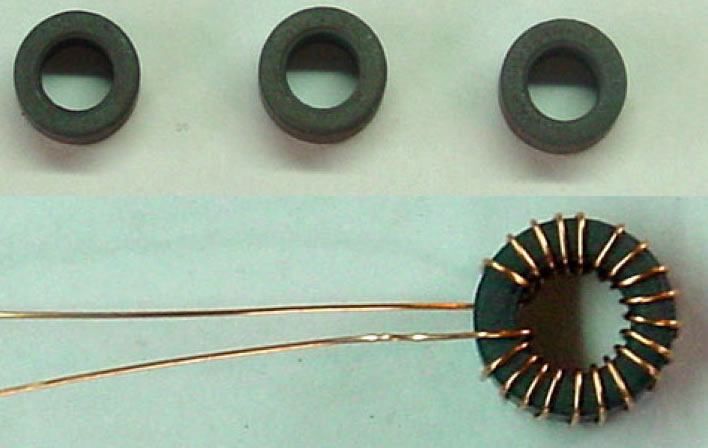

图7 绕指磁环

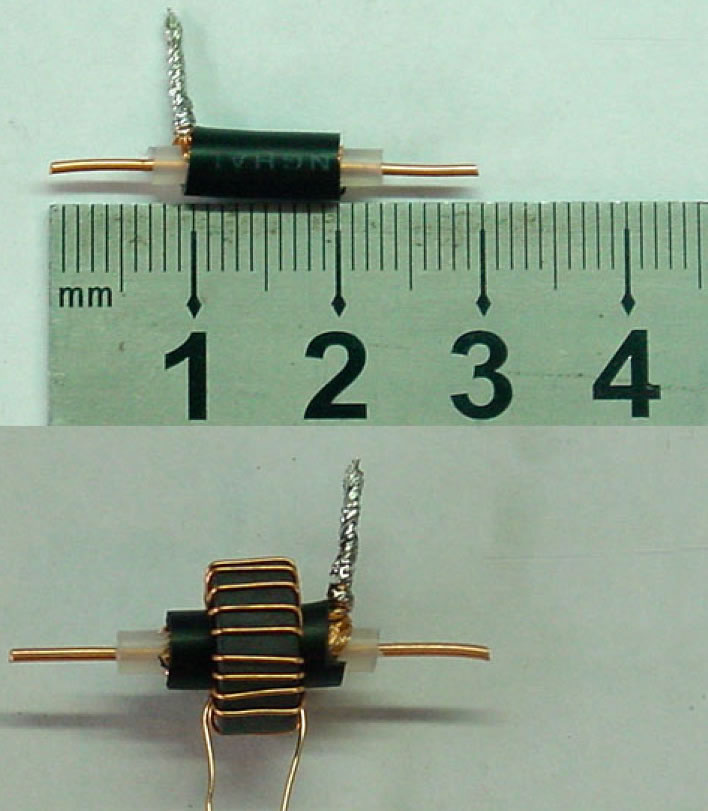

图8 将同轴电缆穿过磁环

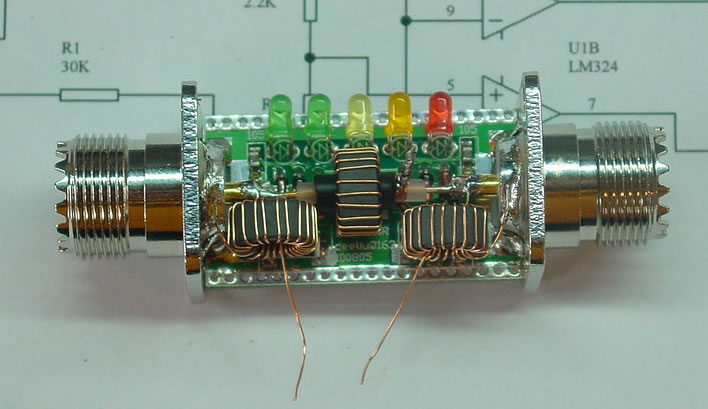

按原理图和图中所示将3个磁环焊好，其中电缆的屏蔽层只能单端接在接头外的导体上。用热熔胶将3个磁环固定。把屏蔽盒装回，并固定好接头法兰的螺丝。一个小巧精致的LED驻波指示器就做好了，见图9。

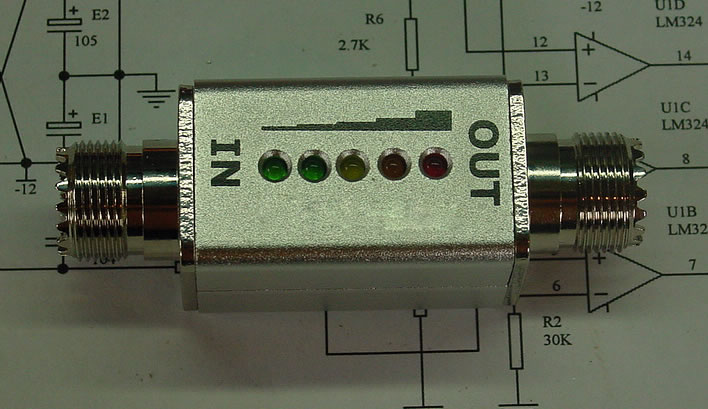

图9  安装好的指示器电路及外观
