以HP6315型投影机为例演示DLP投影机的拆卸和维护过程

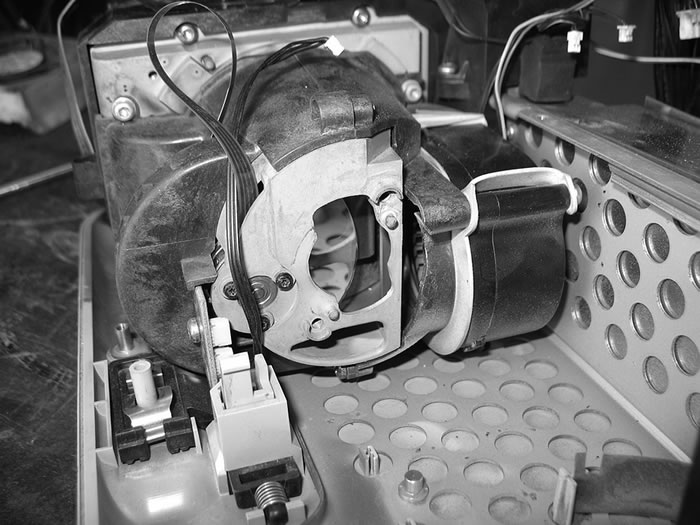

7.右图为灯泡和镜头组件之间的色轮组件（注意色轮右侧的离心散热风扇，专职为色轮散热）。

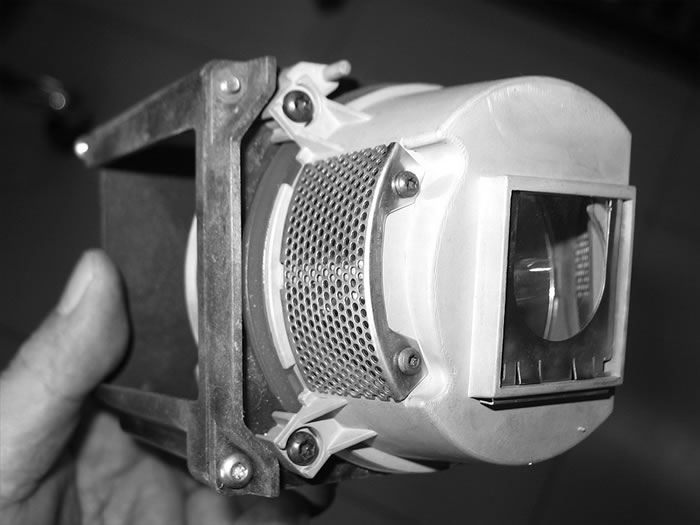

8.灯泡工作时，发出的光汇聚成直径3mm左右的平行光束射出，透过旋转的色轮进入镜头组件。

9. 右图是镜头组件的进光孔，它是由四块平面镜围成的“光管”，用来提高光束方向性。

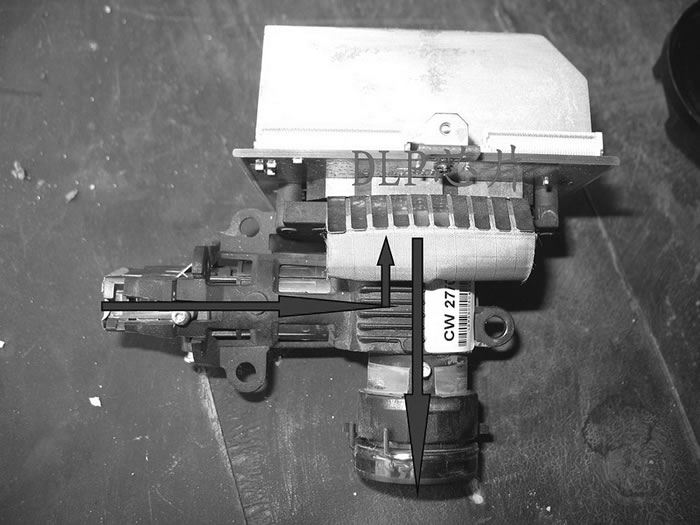

10. 从右图可以看出：光束在光路内经过整理汇聚，通过组件内部的反射镜反射，照射到DLP芯片上，经过DLP芯片的反射，带有图 像信息的光线，通过镜头射出。

通过拆卸发现，DLP投影机的光路也不是封闭的，尤其是色轮。由于工作时有高温强光照射，因此配备了风力强劲的专职散热风扇，在高速气流的吹拂下，色轮玻璃也会产生静电灰尘，灰尘又在高温光束的作用下，会牢牢地附着在色轮上，使色轮透光率大打折扣。另外，实践发现，镜头组件的光路部分也不是封闭的，各个镜片也常是布满灰尘，尤其是靠近色轮的“光管”，受污最为严重。由此看来，DLP投影机同样需要定期除尘维护。

第二步：维护

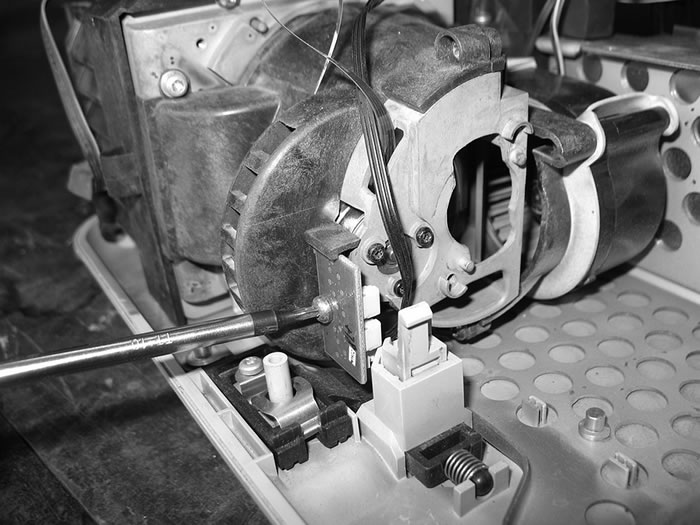

1.首先卸下色轮电机测速模块。

2.卸下色轮电机固定螺丝和色轮保护罩固定螺丝。
