以HP6315型投影机为例演示DLP投影机的拆卸和维护过程
作者 华良云 来源 《无线电》杂志
发布时间 2010-12-27
3.轻轻取下色轮保护罩(动作要特别小心,千万不能损坏色轮玻璃)。小心取出色轮组件。

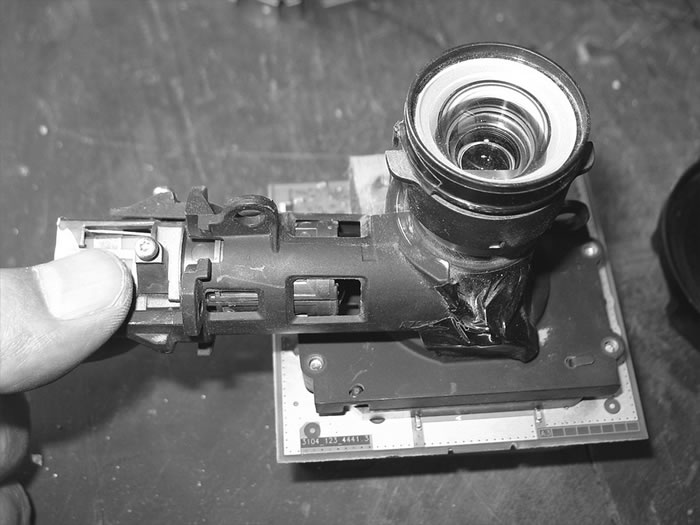

4.用麂皮把色轮玻璃擦拭干净(再嘱咐一遍,动作要轻柔,色轮由四片玻璃拼合而成,很脆弱的),清理完毕后,反顺序装回色轮组件。抽出镜头组件的光路部分。
5.DLP投影机的光路很小巧,注意:两个螺丝不能动,那是调节光路方向的,出厂前已调好了。

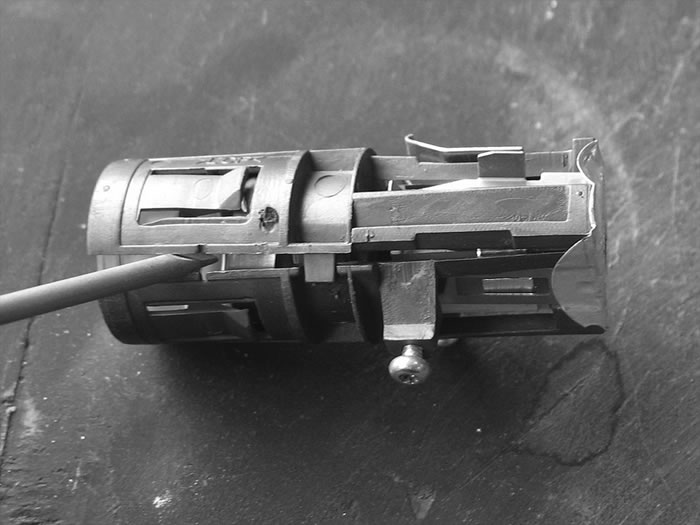

6.撬开光路器件固定架的一端(脱开两个卡扣),注意观察并牢记各透镜的位置和方向。
7.如右图所示倒出各透镜,分别用麂皮擦拭干净。

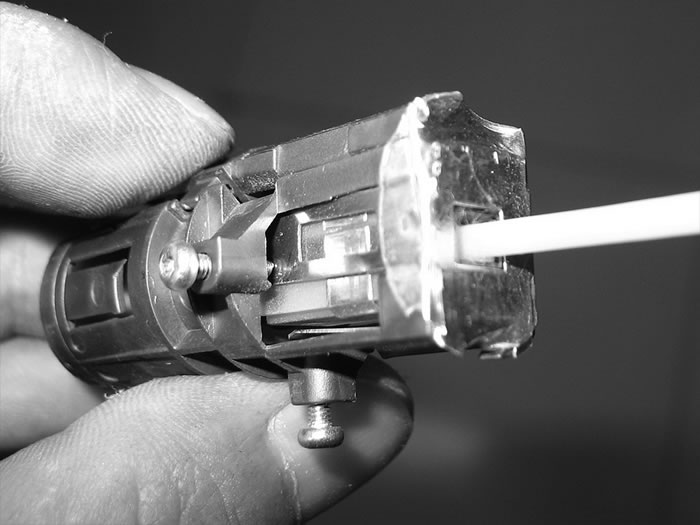

8.再用棉棒抽动擦拭,清理光管。
至此,清理工作结束,下面就是回装机器,通电测试,不再赘述。
