电磁泡茶炉的工作原理分析和故障检修

作者 林芝松 来源 《无线电》杂志
浏览
发布时间 2010-12-28

一位朋友抱来了一台电磁泡茶炉说;“泡茶炉罢工了,看看是啥毛病。”我先前很少摆弄过电磁炉,心中无数,抱着学习和试试的心态,答应了朋友的要求,于是踏上了学修电磁炉的旅程。

工作原理

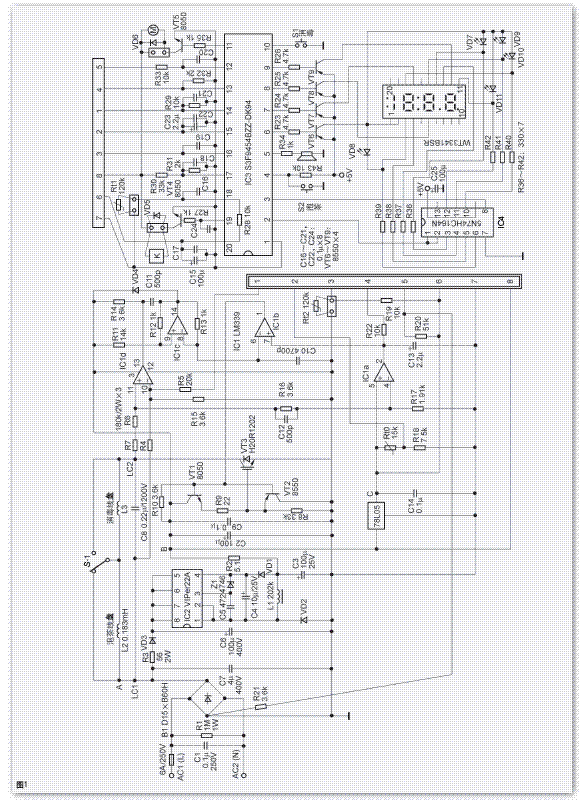

这款泡茶炉的型号是金灶KJ—10E,是广东海利公司近两年的新产品,双炉结构,左边是消毒锅,右边是烧水壶(见题图)。由于没有现成的电路图,笔者只好按照实物绘制了电路原理图(见图1)。该机的电磁感应加热电路与其他品牌的电磁炉(灶)基本相同,是利用电磁感应原理将电能转换为热能的电器。开关管IGBT(VT3,型号:H20R1202)的饱和导通和截止时间(占空比)受控于MCU输出的PWM脉冲信号;C8(0.22μF/1200V)与加热线盘L2(或L3,电感量约为0.183mH)组成频率约为24kHz的并联谐振电路。当电磁炉工作时,加热线盘周围便产生高频交变电磁场,当炉面放置导磁又导电的金属锅( 壶) 具时, 交变的磁场使锅(壶)底感应出强大的涡流而产生高热。下面具体分析一下它的工作原理。

电磁泡茶炉电路图

1. 电源电路

+300V直流高压电源是直接由220V交流市电经高压整流桥堆(B1,型号:D15XB60H)整流、 C7(4μF/400V)滤波产生的,是加热线盘、IGBT管工作的主电源。VIPer22A(IC2)是小功率智能开关电源集成电路,其引脚功能如图2 所示。该集成电路内置场效应开关管、60kHz脉宽调制器、智能调整电路及过流、过压、过热保护电路。它具有外围电路简洁、输入电压适应范围宽、输出电压稳定等优点。本机由VIPer22A和Z1、C5、C4、VD1、VD2、L1、C3等外围元件组成+18V开关稳压电源,主要是供给VT1、VT2、 IC1(LM339)、切换继电器和排热电扇使用。+5V的电源也是由+18V电源经78L05稳压,C14滤波产生的,主要是作为基准电压源和供给控制显示电路使用。
