LED数码管的识别与检测方法 使用常识

作者 张晓东 来源 《无线电》杂志
发布时间 2011-01-09

2.外形和种类

常用小型LED数码管的封装形式几乎全部采用了双列直插结构,并按照需要将1至多个“8”字形字符封装在一起,以组成显示位数不同的数码管。如果按照显示位数(即全部数字字符个数)划分,有1位、2位、3位、4位、5位、6位……数码管,如图2所示。如果按照内部发光二极管连接方式不同划分,有共阴极数码管和共阳极数码管两种;按字符颜色不同划分,有红色、绿色、黄色、橙色、蓝色、白色等数码管;按显示亮度不同划分,有普通亮度数码管和高亮度数码管;按显示字形不同,可分为数字管和符号管。

LED数码管的识别与检测方法 使用常识

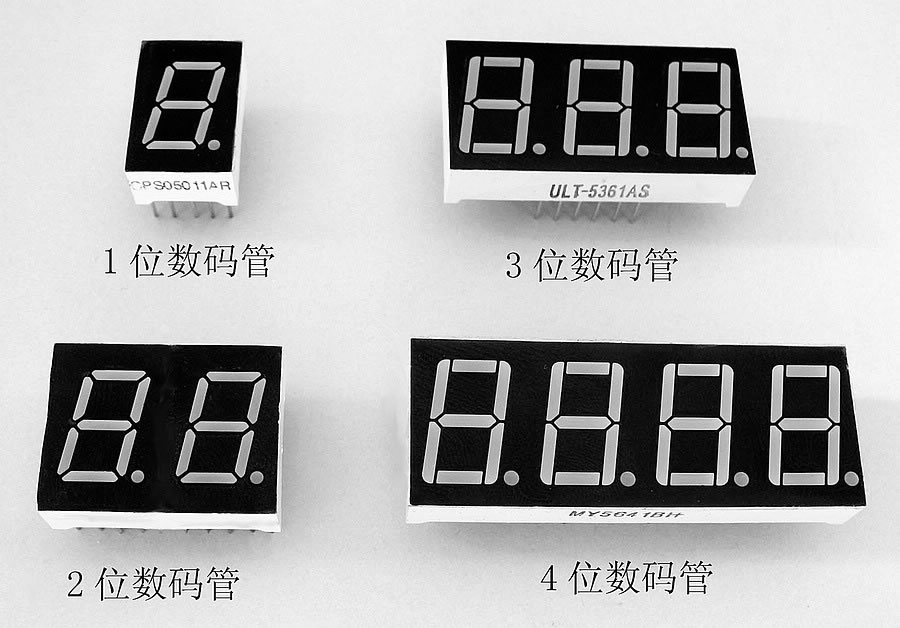

图2 LED数码管实物外形图

LED数码管的识别与检测方法 使用常识

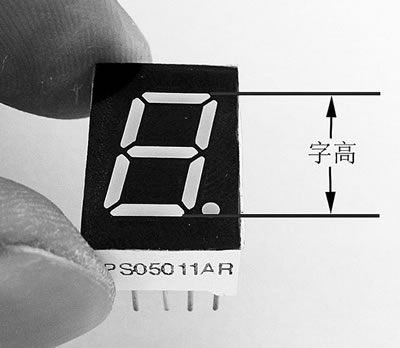

图3 LED数码管的尺寸衡量

LED数码管的识别与检测方法 使用常识

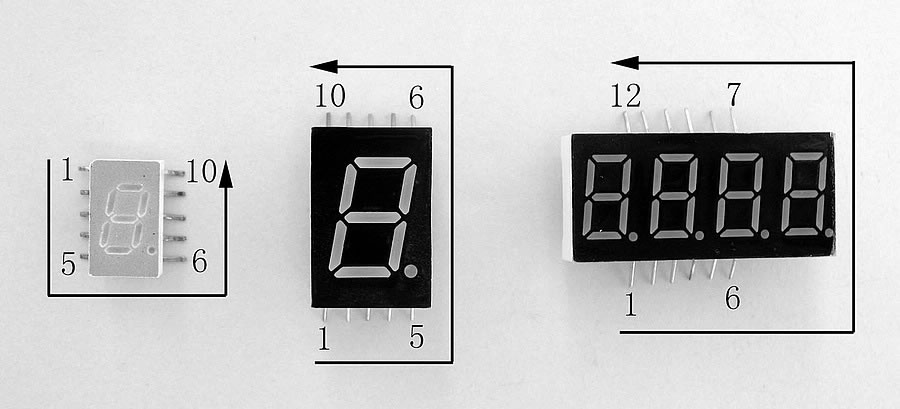

图4 LED数码管引脚排序规则

                        表1 部分国产BS×××系列LED数码管的主要参数

型号   结构   正向压降UF(V)   最大工作电流    最大功耗      反向击穿电压     发光强度     字高 (mm)

                            (全亮)/FM(mA)  (全亮)PM(mW)   (每段)UBR(V)   (每段)/V(mcd)

BS201  共阴      ≤1.8           40          150                                         8
BS202                           200          300
BS204  共阳      ≤1.8          200          300             ≥5           0.15          7.6
BS205  共阴
BS206  共阳      ≤3.6          200          600                                        12.6
BS207  共阴                     400
BS209  共阳      ≤1.8          150          400                                        7.5
BS210  共阴
                    备注:型号后缀字母含义,R—红光、G—绿光、OR—橙光。

3. 主要参数

表征LED数码管各项性能指标的参数主要有光学参数和电参数两大类,它们均取决于内部发光二极管。除此之外,还有“字高”这一衡量LED数码管显示字符大小的重要参数。“字高”具体所指为显示字符的高度,如图3所示。国外型号的LED数码管常用英寸作为“字高”的单位,国产管则用毫米作单位。常见小型 LED数码管的字高有0.32英寸(8.12mm)、0.36英寸(9.14mm)、0.39英寸(9.90mm)、0.4英寸(10.16mm)、 0.5英寸(12.70mm)、0.56英寸(14.20mm)、0.8英寸(20.32mm)、1英寸(25.40mm)等。
