4. 型号与引脚的识别

由于LED数码管的型号命名各厂家不统一，可谓各行其事，无规律可循。要想知道某一型号产品的结构特点和有关参数等，一般只能查看厂家说明书或相关的参数手册。对于型号不清楚的LED数码管，就只能通过万用表等的测量，弄清内部电路结构和相关参数。表1列出了部分国产BS×××系列LED数码管的主要参数，供参考。

小型LED数码管的引脚排序规则如图4所示。即：正对着产品的显示面，将引脚面朝向杂志，从左上角（左、右双排列引脚）或左下角（上、下双排列引脚）开始，按逆时针（即图中箭头）方向计数，依次为1、2、3、4脚……如果翻转过来从背面看（比如在印制电路板的焊接面上看），即引脚面正对着自己、显示面朝向杂志，则应按顺时针方向计数。可见，这跟普通集成电路是一致的。

常用LED数码管的引脚排列均为双列10脚、12脚、14脚、16脚、18脚等，表2给出了笔者整理出的常用LED数码管的引脚排列图和内部电路图，希望能够给读者的应用提供简便快捷的帮助。识别引脚排列时大致上有这样的规律：对于单个数码管来说，最常见的引脚为上、下双排列，通常它的第3脚和第8脚是连通的，为公共脚；如果引脚为左、右双排列，则它的第1脚和第6脚是连通的，为公共脚。但也有例外，必须具体型号具体对待。另外，多数LED数码管的“小数点”在内部是与公共脚接通的，但有些产品的“小数点”引脚却是独立引出来的。对于2位及以上的数码管，一般多是将内部各“8”字形字符的a～h这8根数据线对应连接在一起，而各字符的公共脚单独引出（称“动态数码管”），既减少了引脚数量，又为使用提供了方便。例如，4位动态数码管有4个公共端，加上 a～h引脚，一共才只有12个引脚。如果制成各“8”字形字符独立的“静态数码管”，则引脚可达到40脚。

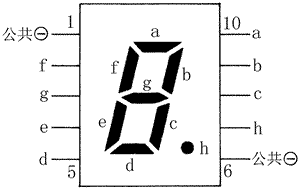

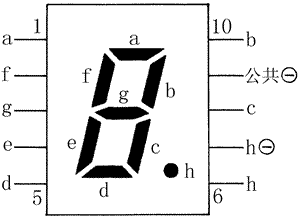

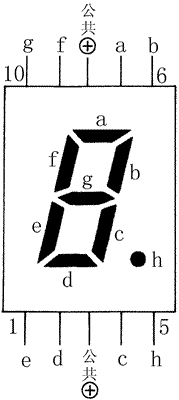

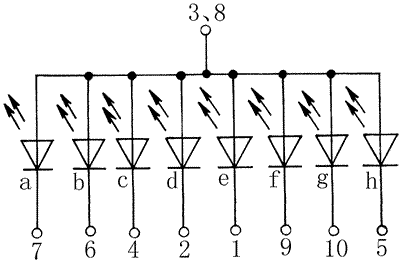

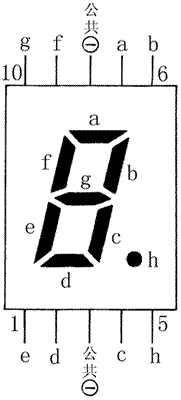

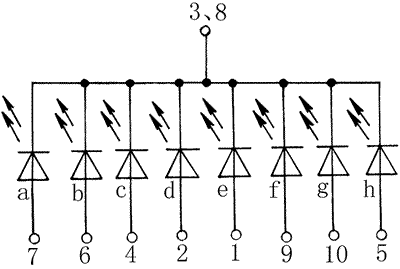

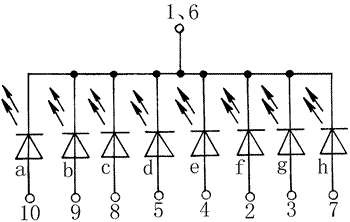

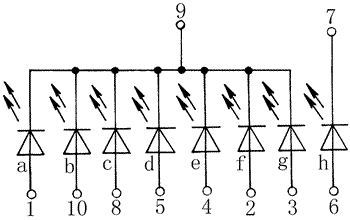

常用LED数码管的引脚排列图和内部电路图

CPS05011AR(1位共阴/红色 0.5英寸)、SM420501K(红色 0.5英寸)、 SM620501(蓝色0.5英寸)、SM820501(绿色0.5英寸)
