LED数码管使用常识

1.LED数码管一般要通过专门的译码驱动电路，才能正常显示字符。由于LED数码管的品种和类型繁多，所以在实际使用时应注意根据电路的不同选择不同类型的管子。例如，共阴极的LED数码管，只能接入输出为高电平的译码驱动电路；共阳极的LED数码管，只能接入输出为低电平的译码驱动电路。动态扫描显示电路的输出端，只能接多位动态LED数码管。

2.各厂家或同一厂家生产的不同型号的LED数码管，即使封装尺寸完全相同，其性能和引脚排列有可能大相径庭。反过来，功能和引脚排列相同的LED数码管，外形尺寸往往有大有小。所以选用或代换LED数码管时，只能以它的型号为根据。表3给出了国产BS×××系列LED数码管与国内外其他同类产品的直接代换型号，可供参考。

3.LED数码管属于电流控制型器件，它的发光亮度与工作电流成正比。实际使用时，每段笔划的工作电流取5～15mA（指普通小型管），这样既可保证亮度适中，延长使用寿命，又不会损坏数码管。如果在大电流下长期使用，容易使数码管亮度衰退，降低使用寿命，过大的电流（指超过内部发光二极管所允许的极限值）还会烧毁数码管。为了防止过大电流烧坏数码管，在电路中使用时一定要注意给它串联上合适的限流电阻器。

4.使用LED数码管时必须注意区分普通亮度数码管和高亮度数码管。通常情况下，用高亮度数码管可以代换现有设备上的普通亮度数码管，但反过来不能用普通亮度数码管代换高亮度数码管。这是因为普通亮度数码管的发光强度IV≥0.15mcd（毫坎），而高亮度数码管的发光强度IV≥5mcd，两者相差悬殊，并且普通亮度数码管每个笔段的工作电流≥5mA，而高亮度数码管在大约1mA的工作电流下即可发光。

5.在挑选国产BS×××系列LED数码管时，应注意产品型号标注的末位编号，以便与译码驱动电路等相匹配。通常产品末位数字是偶数的，为共阳极数码管，如BS206、BS244等；若产品末位数字是奇数，则为共阴极数码管，如BS205、BS325等。但也有个别产品例外，应注意区分。型号后缀字母 “R”，表示发红光；后缀字母“G”，表示发绿光；后缀字母“OR”，表示发橙光。

6.小型LED数码管为一次性产品，即使其中一个笔段的发光二极管在使用中损坏，也只能更换新管。曾见某图书介绍修复数码管内部损坏发光二极管的方法，笔者亲自动手实践，发现根本行不通，只会是徒劳的。因为采用环氧树脂灌封的全密封产品，外壳根本无法打开，强行用刀切割，随着面板的四分五裂，里面的电路和光导材料早已被破坏得面目全非了。

7.LED数码管除了常用的“8”字形数码管以外，较常见的还有图6所示的“±1”数字管、“N”形管和“米”字管等。其中，“±1”数字管能够显示 “+1”和“-1”，以及小数点“.”。“N”形管除了具有“8”字形数码管的功能外，还能够显示字母“N”等。“米”字管功能最全，除显示数学运算符号 “＋”、“－”、“×”、“÷”之外，还可显示A～Z共26个英文字母，常用作单位符号显示。

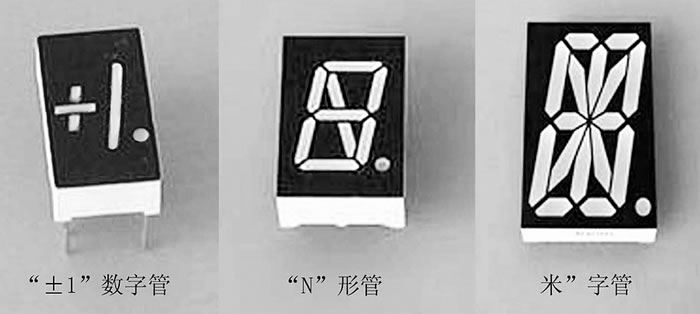

图6 特殊的LED数码管

8. LED数码管的显示面在出厂时贴有保护膜，在使用时可以撕下来。不要用尖硬物去碰触显示面，以免造成划痕等物理损伤，影响显示效果。焊接小型LED数码管宜用20W左右的小功率电烙铁，焊接时间一般不要超过3s，以免烫坏器件本身或线路板。
