    PT2262/PT2272红外遥控集成电路 PT2262/PT2272工作原理:

    PT2262-IR发射芯片地址编码输入有“1”、“0”和“开路”三种状态,数据输入有“1”和“0”两种状态。由各地址、数据的不同接脚状态决定,编码从输出端Dout输出,通过红外发射管发射出去。其编码时序波形如图2所示。

    Dout输出的编码信号是调制在38kHz载波上的,OSC1、OSC2外接的电阻决定载频频率,一般电阻可在430k—470k之间选择即可。
PT2262/PT2272红外遥控集成电路
    PT2272的暂存功能是指当发射信号消失时,PT2272的对应数据输出位即变为低电平。而锁存功能是指,当发射信号消失时,PT2272的数据输出端仍保持原来的状态,直到下次接收到新的信号输入。图3是红外发射和接收的典型应用原理图,为了能正确解调出调制的编码信号,接收端需加一级前置放大级,保证输入PT2272的信号幅度足够大。PT2272各输出端通过各种接口即可控制相应的负载。
PT2262/PT2272红外遥控集成电路

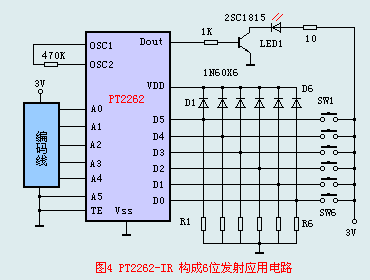

    图4是PT2262构成6路发射电路,图中PT2262-IR的VDD是通过按键接通后向芯片供电,这样静态时,PT2262-IR并不耗电,特别适合是电池供电的场合。如果使用电源电压较低(如3V),二极管应选用低压差的型号(如1N60等),工作原理与图3相近,这里不再赘述。
PT2262/PT2272红外遥控集成电路
