元器件基础知识：固定电阻器；可调电阻器；电阻器的使用

2. 电阻器的主要参数及标注方法

电阻器的主要技术参数有标称阻值、允许偏差和额定功率。电阻值（简称阻值）的基本单位是欧姆（简称欧），用希腊字母 “Ω”表示。通常还使用比欧姆更大的单位——千欧(kΩ)和兆欧（MΩ）。它们之间的换算关系是：1兆欧（MΩ）=1000千欧（kΩ）1千欧（kΩ）=1000欧姆（Ω）为了适应不同的需要，国家规定了一系列的电阻值作为产品的标准，并在产品上标注清楚标准电阻值，称之为标称电阻。我国电阻器的标称阻值系列见表1所示。表中所给出的基数，可以乘以10、100、1000……例如3.9这个基数，可以是3.9Ω，也可以是39Ω、390Ω、 3.9kΩ、39kΩ、390kΩ和3.9MΩ等。

由于电阻器在生产过程中存在着误差，所以标称阻值并不是100%的等于电阻器的实际电阻。我们把电阻器的实际阻值和标称阻值间的差别，常以差值与标称阻值的百分比数来表示，叫做允许偏差（或阻值误差）。电阻器产品根据允许偏差大小可以分为3个等级，即：Ⅰ级允许偏差为±5%；Ⅱ级允许偏差为±10%，Ⅲ级允许偏差为±20%。很显然，允许偏差值越小，表示电阻器的阻值精度越高。

电阻器是一种耗能元器件，当电流通过电阻器时，就会有一部分电能转换成热能，使电阻器温度升高。若使用时电阻器通过的电流太大或电阻器两端承受的电压过高，都会造成过热而损坏。因此，各种电阻器都规定了它的标称功率（又叫额定功率）。

如果低于额定功率使用，电阻器的寿命就长，工作安全；如果超负荷使用，轻者会缩短它的使用寿命，重者可能将电阻器烧坏。电阻器长期工作所允许承受的最大电功率即为额定功率，单位为瓦（W）。一般电阻器分为1/16W、1/8W、1/4W、1/2W、1W、2W、5W、 10W等多种，使用中，电阻器实际消耗的功率必须小于它的额定功率。在电子制作中，如果电路中没有特别注明，通常都可以使用1/8W或1/4W的电阻器。以前国产的电阻器大多数是将其标称阻值、允许偏差和额定功率（1W以下不标明）用数字和字母等直接印在表面漆膜上的，如图3（a）所示。这种直接标志法的好处是各项参数一目了然。另一种标志方法是在单位符号（Ω、kΩ、MΩ）前面用数字表示整数阻值，而在单位符号后面用数字表示第一位小数阻值，下面的字母则表示电阻值允许偏差的等级。字母等级划分：D表示±0.5%，F表示±1%，G表示±2%，J表示±5%，K表示±10%，M表示±20%。例如，图 3（b）所示的电阻器阻值为3.9kΩ，误差为±5% 。

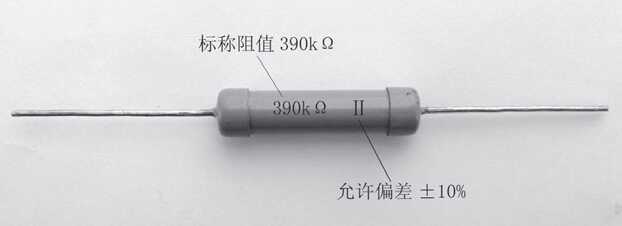

（a）实例一

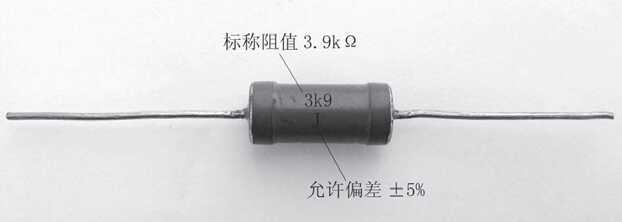

（b）实例二

图3 电阻器的直接标志法

表1 电阻器标称阻值系列

实际上，目前占据电阻器主流标志方法的是国际上惯用的“色环标志法”。采用色环标志电阻器的标称阻值和允许偏差有很多好处：颜色醒目，标志清晰，不易褪色，并且从电阻器的各个方向都能看清阻值和允许误差。使用这种电阻器装配整机时，不需注意电阻器的标志方向，有利于自动化生产。在整机调试和修理过程中，不用拨动电阻器就可看清阻值，给调试和修理带来方便，因此世界各国大多采用色环标志法。采用色环标志法的电阻器，在电阻器上印有4道或5道色环表示阻值等，阻值的单位为Ω。对于4环电阻器，紧靠电阻器端部的第1、2环表示两位有效数字，第3环表示倍乘数，第4环表示允许偏差，如图4左边所示。对于5环电阻器，第1、2、3环表示三位有效数字，第4环表示倍乘数，第5环表示允许偏差，如图4右边所示。一般说来，我们常用的碳膜电阻器多采用4色环，而金属膜电阻器为了更好地表示精度，多采用5色环。色环一般采用黑、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银等12种颜色，它们所代表的数字意义如表2所示。图5给出了色环电阻器的实例。其中，图5（a）的电阻器4道色环依次为“棕、黑、红、金”，它表示1 0 后面有2 个0 ， 其阻值为1000Ω=1kΩ，允许误差为±5%；图5（b）的电阻器5道色环依次为“绿、棕、黑、橙、棕”，它表示510后面有3个0，其阻值为 510×103Ω=510kΩ，允许误差为±1%。

图4 色环电阻器的标志法

（a）4环电阻器　　　　　　　　　　　　　　　　　　（b）5环电阻器

图5 色环电阻器实例

色环标志法中每种颜色所对应的数字在国际上是统一的，初学者往往一时记不住，运用不熟练，其实你只要记住下面10个字的顺序，即“黑、棕、红、橙、黄、绿、蓝、紫、灰、白”，它对应着数字“0、1、2、3、4、5、6、7、8、9”，并且代表允许误差的最后一圈色环多为专门的金色或银色，“熟能生巧”，慢慢就会运用自如了。
