1. 在电路图中的识别

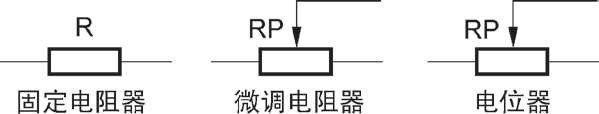

图10中画出了固定电阻器、微调电阻器与电位器的电路符号。符号中的长方块，表示电阻体本身，两端的短线表示电阻器的两个引脚线。微调电阻器和电位器符号中带箭头的引线，表示滑动簧片端。在电路图中，为了整齐、清楚，这些电路符号可以竖着画，也可以横着画。在图中的位置也以连接简捷为前提。这与制作时它们的实际位置，竖放还是横放，以及排列的远近疏密都没有关系。这一点对电阻器以外的其他元器件也是一样的，请初学者注意。

图10 电阻器的符号

通常情况下，如果一个电阻器在电路符号中或文字叙述中没有其他特别的说明，则可认为选择该电阻器时对型号、种类以及功率等均无特别要求。

2. 检测与修复

电阻器在使用前，最好用万用表进行简单检测，以做到心中有数。检测

普通电阻器的好坏，主要是用万用表测它的阻值。正常情况下，万用表的读数应与标称阻值大体符合；如果万用表的读数与标称阻值相差很大，或万用表指针不动、指针摆动不稳，则说明该电阻器已经损坏。这里需要注意，不能用两只手同时接触万用表的表笔两端去测量电阻值，因为这样会把人体电阻与被测电阻并联，从而造成测量误差。这在测高值电阻器时尤需注意。

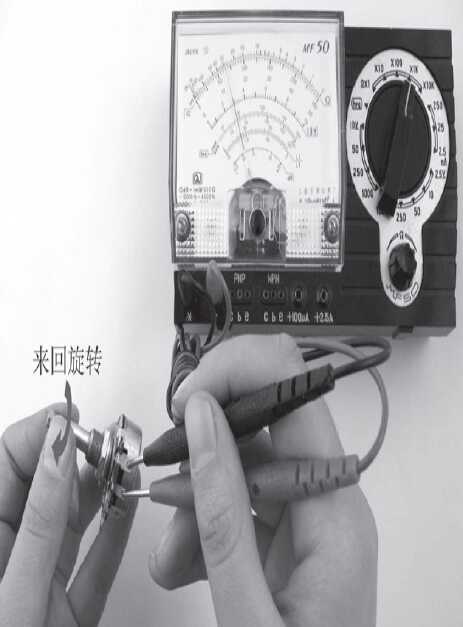

检测电位器或微调电阻器的质量好坏时，可分两步进行：首先，测量电位器的最大阻值。按照图11（a）所示，将万用表的表笔跨接在电位器两固定端，测量一下电位器的最大阻值，其读数应为电位器的标称阻值。如果万用表指针不动或阻值相差很多，则表明被测电位器已损坏。然后，测量电位器滑动片与电阻体接触是否良好。按照图11（b）所示，将万用表的表笔分别接在活动端和一个固定端，同时缓慢地旋转电位器的旋轴，从一个极端转至另一个极端，反复调两次，万用表测出的阻值应在“0”和标称阻值之间变化。如果在电位器旋轴转动过程中，万用表的表针有跳动现象，说明可变触点接触不良，这样的电位器不宜使用。固定电阻器价格便宜，如发生断裂、变值、引线松脱而损坏时，一般应丢弃。微调电阻器常因日久积尘或锈蚀而造成接触不良，如发现测量阻值变大或开路，可用酒精棉球擦洗，或调整簧片压力，一般可以修复。

（a）测量最大阻值

（b）检查接触状况

图11 电位器的检测方法

3. 替代使用方法

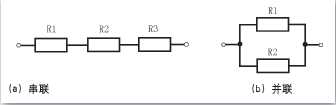

在电子制作中，如果我们手头一时没有所需阻值或功率的电阻，那么可以用串联、并联的方法，“凑”出代用的电阻器。按照图 12（a）所示，用几个阻值小的电阻器串联， 可以得到大阻值电阻器。串联后总阻值等于各个电阻之和，即R 总＝R1+R2+R3。按照图12（b）所示，用两个阻值较大的电阻器并联，可代替较小阻值的电阻器，并联的总阻值R 总＝R1×R2/（R1+R2）。当这两只电阻阻值相等时，并联后总阻值即减半。小功率电阻串联或并联都可以代替大功率电阻。[并联电阻在线计算器]

图12 电阻器的替代法

例如：有一只100Ω、4W的电阻器损坏，我们可以用两只50Ω、2W的电阻器串联，也可以用两只200Ω、2W的电阻并联来代替，效果是一样的。多只电阻器或不同阻值电阻器串联、并联后，各自功率承担的情况比较复杂，需通过计算求得，这在实际中很少使用。

在电阻器的代用中，如果允许不考虑价格和体积，那么大功率电阻器可以取代同阻值小功率电阻器；金属膜电阻器可以取代同阻值、同功率碳膜电阻器或实芯电阻器，微调电阻器可代替固定电阻器。如果需要调节的机会极少，那么固定电阻器也可以取代调节阻值的微调电阻器。
