LM386制作单片收音机

浏览
发布时间 2009-05-17

  LM386是美国国家半导体公司生产的一种小功率音频功率放大集成电路,采用8脚双列直插式塑料封装,工作电压4V~15V,当电源电压为12V时,在8欧姆负载上可获得300mW的功率输出。基内部电路及引脚功能参阅LM386内部电路和外部接线图

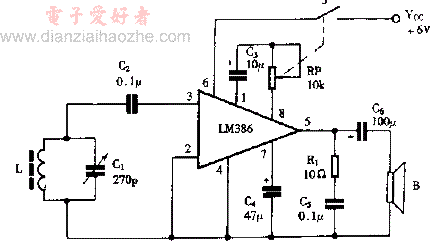

  由于LM386放大器频响范围宽,高频特性好,故可用它直接制作 一个简单的单片收音机,其电路如图所示。

LM386制作单片收音机

  L、C1组成调谐回路,用于选择要收听的电台信号;C2为耦合电容,将电台高频信号送至LM386的同相输入端,由LM386进行检波和功率放大,放大后信号由第5脚输出推动扬声器发声。RP是放大器增益调节电位器,可以调节音量大小。当RP阻值调节为最小时,音量最大。
