LED数码管知识介绍

发布时间 2009-03-13

LED数码管知识介绍

LED数码管知识介绍

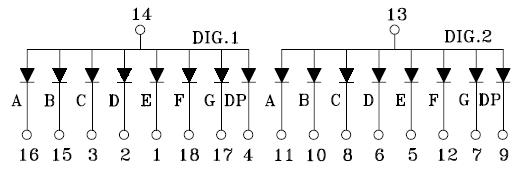

图5  7段2位18脚位的LED数码管内部接线图  共阳内部引脚图

LED数码管知识介绍

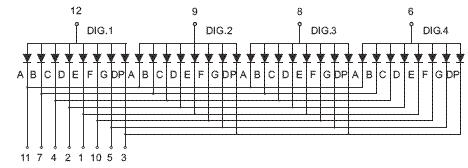

图6 7段4位LED数码管内部接线图

LED数码管知识介绍

图7  7段4位12脚位的LED数码管内部接线图  共阳极内部引脚图

注:这与带冒号的时钟LED的接法是不一样的。

LED数码管知识介绍LED数码管知识介绍

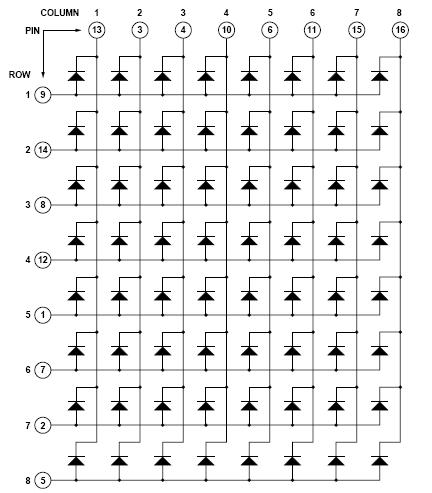

8×8点17.5 mm (0.69 英寸)共阴单色LED点阵模块内部引脚图

LED数码管知识介绍LED数码管知识介绍

LED数码管知识介绍

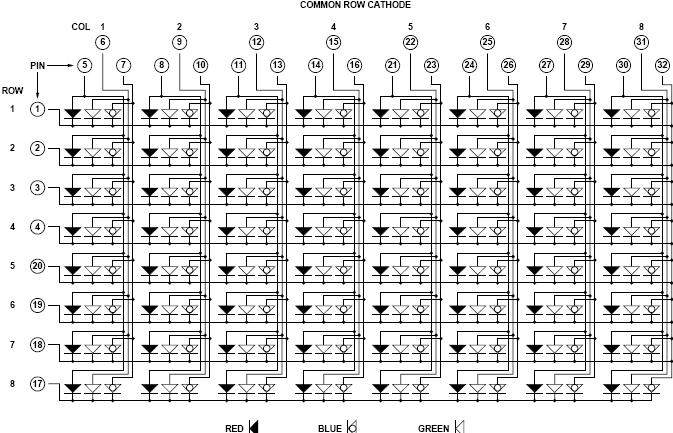

8×8点47.8 mm (1.88 英寸)  共阴三基色LED点阵模块内部引脚图
