简单的12V到120V逆变器

来源 aaroncake
浏览
发布时间 2014-03-11

你曾经想在道路或露营时使用电视机、音响或其他120V/220V装置?那么,这个逆变器应该解决这个问题。这需要12 VDC通过逆变升压输出高达120伏交流电。瓦数取决于所用晶体管Q1和Q2,以及变压器T1。

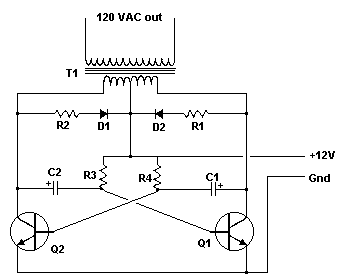

简单的12V到120V逆变器

配件

C1,C2 68 UF,25 V钽电容
R1,R2 10欧姆,5瓦的电阻
R3,R4 180欧姆,1瓦的电阻
D1,D2 HEP 154硅二极管
Q1,Q2 2N3055 NPN晶体管(见“注意事项”)
T1 24V,中心抽头变压器(见“注意事项”)

备注

  1. Q1和Q2,以及T 1,决定逆变器可以有多少功率输出。若Q1、Q2使用2N3055,T1可承载15 A电流时,逆变器可提供约300瓦功率。较大的变压器和更强大的晶体管取代T1和Q1、Q2将提供更多的功率,当然,电池容量必须达到要求。
  2. 得到一个大的T1的最简单和最便宜的方法就是重新绕一个旧微波炉变压器。这些变压器的额定功率为约1KW。去当地的电器维修店,或废旧电器回收站,直到你得到你可以找到最大的微波炉。取下变压器,小心不要触碰大型高压电容器可能仍然带电。如果你愿意,你可以测试变压器,但他们通常还是不错的。现在,删除旧的2000伏次级绕组,小心不要损坏主绕组。现在,绕制12V的线圈,双12圈中心抽头。导线的直径取决于你有多少电流计划让变压器供电。现在,用胶带固定绕组。
  3. 请记住,当在高瓦数工作时,该电路消耗大量的电流,你的电池容量应足够。
  4. 由于该项目产生120伏交流电,使用中必须包括一个保险丝。
  5. C1和C2您必须使用钽电容。普通电解电容会过热而爆炸。是的,68UF是正确的值。
  6. 如果你想产生220/240伏交流电,而不是120伏交流电,则需要用220/240主绕组,而不是在这里指定的120V变压器(变压器在这个电路中使用时主副绕组是颠倒的)。该电路的其余部分保持不变。
