DS1802立体声数字音量电位器

来源 电子DIY
浏览
发布时间 2014-05-17

DS1802是一个立体声数字音量控制IC。它包含两个65位的45kΩ数字电位器,和立体声平衡以及静音控制,每步递增1分贝。它可以由软件控制,或根据按键控制。该器件可用于3V或5V的环境和温度范围-40°C至+85°C。

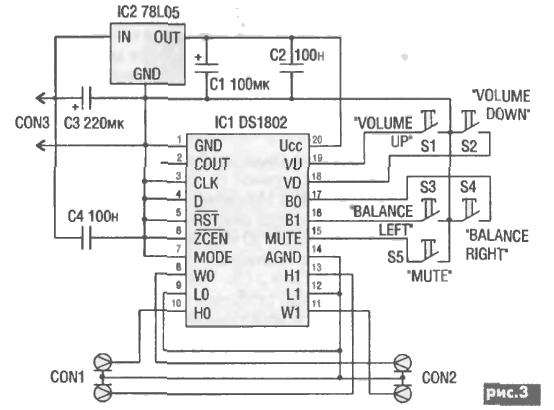

DS1802立体声数字音量电位器

此外,DS1802具有四个触点闭合点按钮控制。当模式控制相结合,这使得八个不同的按键控制功能。其次,DS1802数字电位器可单独或同步模式控制两个声道的音量。

该DS1802提供了高性能的音频音量和平衡控制,在大多数应用中代替机械电位器的使用,包括CD播放器,吉他放大器,和音频功放。数字电位器消耗的功率非常低,而灵活的自动化控制处理器提供数字控制的准确性和可靠性。

主要特点:
两个数字控制65位电位器
超低功耗
软件和硬件控制静音
数字或机械按钮控制
电位器可以连接立体声控制
对数电阻特性(每步进1dB)
过零检测,以消除噪声
串口通信
可以菊花链的单处理器,多设备的设计
工作温度范围:-40°C至+85°C
工作电压范围:3V或5V
电阻:45kΩ
