LM386音频放大器

来源 电子DIY
浏览
发布时间 2014-05-18

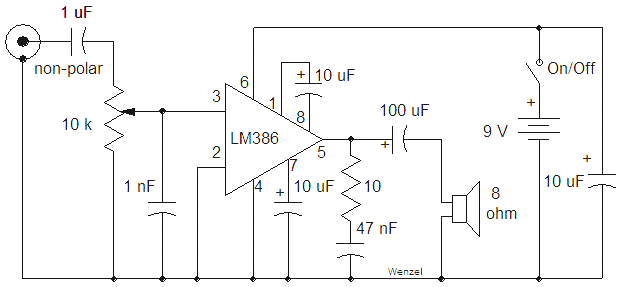

这个简单的放大器,显示在高增益配置(A = 200)的LM386。如果省去LM386集成电路1脚和8脚之间的10uF电容,电压增益将是20。可以通过为10 uF电容串联一个电阻来实现增益在20到200之间的设定。10k电位器为音量控制,放大器从零直到最大增益调节。

静态功耗4mA
工作电压范围4-12V或5-18V(LM386N-4)
电压增益范围20-200dB
音频功率0.5W

LM386音频放大器



LM386音频放大器
