4×22W汽车音响基于TDA7384功放

来源 电子DIY
浏览
发布时间 2014-05-17

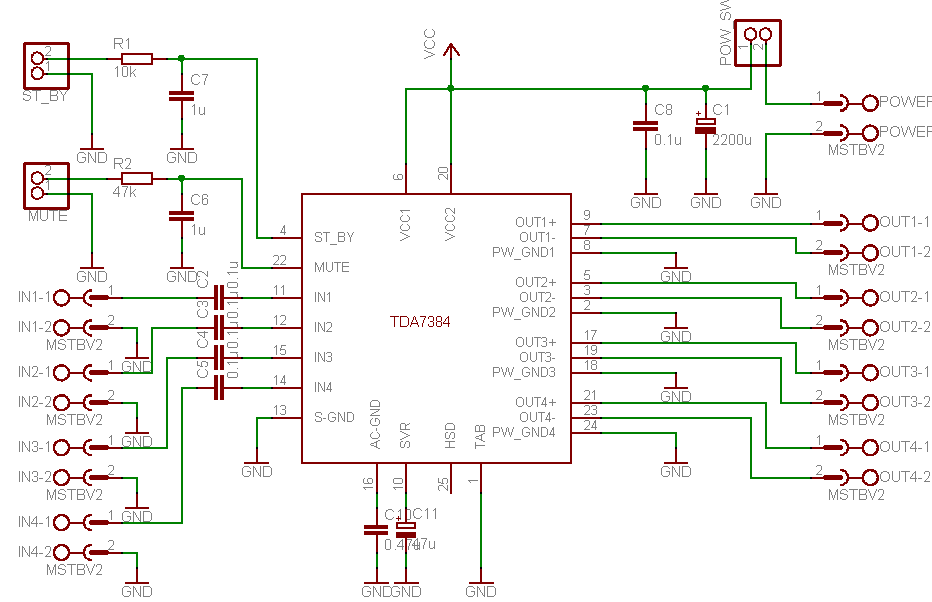

这次我决定做很简单,但足够强大的汽车音频放大器。为了这个,我已经选择了四声道汽车音响功放TDA7384,它有四个输入和四个输出通道,4x35W的功率输出能力。由于TDA7384的数据表说,这是低失真,低输出噪声,低外部元件数量。还具有待机功能和静音功能。它有几个保护功能,输出短路保护,能够处理非感性负载,温度限制器,负载突降电压。TDA7384是专为高端汽车应用的AB类功放。它允许轨到轨输出电压摆幅,而不需要自举电容。

4×22W汽车音响基于TDA7384功放

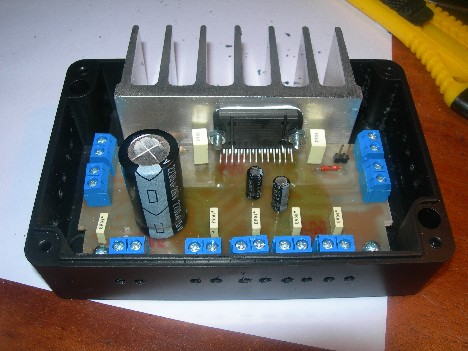

如果连接到汽车电池的地方工作电压为13.2V左右,那么每个通道可以输出22W(4Ω)功率。

4×22W汽车音响基于TDA7384功放

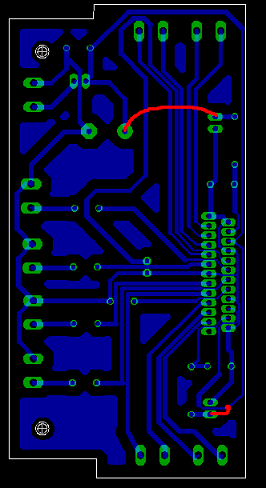

PCB 50X100mm
