LM3622 USB锂离子电池充电器

来源 电子DIY
浏览
发布时间 2014-05-20

USB电源是单节锂离子电池充电的重要来源。该电路显示了如何使用美国国家半导体LM3622锂离子电池充电器控制器来构建一个USB供电的单节锂离子电池充电器。

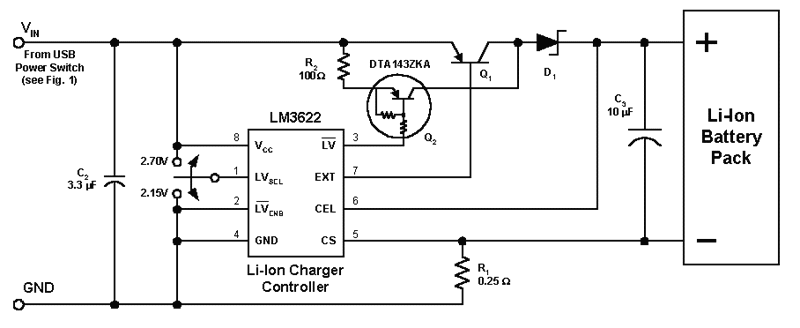

LM3622 USB锂离子电池充电器

电池充电器电路的设计作为一个高功率的USB功能。为了与USB规范(修订版1.1)兼容,高功率的设备一定不能从USB接口消耗超过500毫安电流。该LM3622采用0.25欧姆限流电阻R1设定为400mA(最大值)充电电流。

LM3622 USB锂离子电池充电器

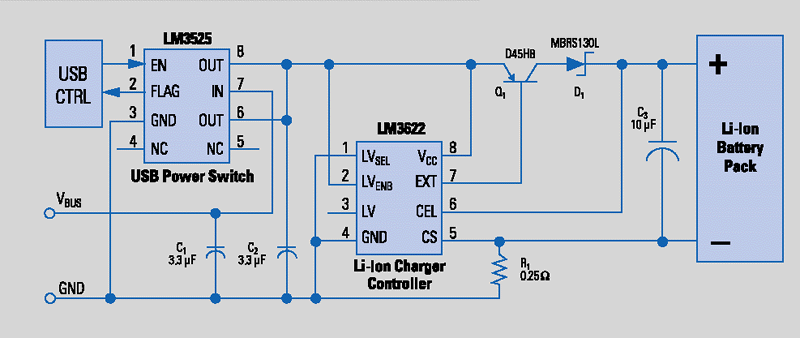

上面的电路增加了一个美国国家半导体LM3525集成电路,它是USB电源开关和过流保护芯片,可以通过USB控制信号控制电源的接通和关断,还提供过电流和欠电压保护。

LM3622锂离子电池充电器控制器LM3525 USB电源开关和过流保护集成电路
