电子蟋蟀声发生器

来源 电原理图
浏览
发布时间 2014-05-25

许多人喜欢蟋蟀声音,特别是住在大城市的人们。这种电子蟋蟀声发生器电路工作在脉冲状态,使电池寿命延长,电流消耗仅2mA。电路的原理很简单,它是建立在CD4049或CD4009集成电路之上,这是CMOS六反相缓冲器/转换器。

CD4009和CD4049的区别:
CD4009和CD4049都是六反相缓冲变换器。CD4009需要两组供电电源(VDD和VCC),且应VDD>=VCC,如能实现CMOS - TTL缓冲变换,VCC电源为5V。CD4049是单电源供电,CD4049电路把原来标准保护电路中对输入高电平大于电源电压是起箝位作用的保护二极管去掉,从而允许在电路输入端施加高于电路电源的逻辑电平。

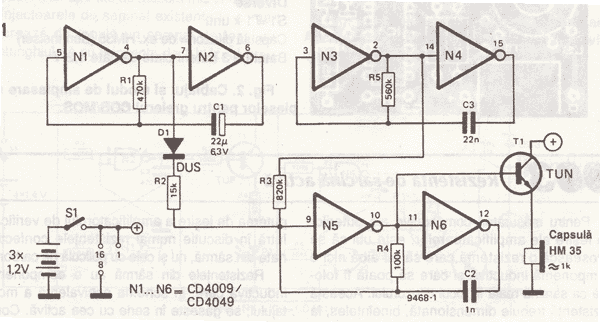

电子蟋蟀声发生器
电路原理图

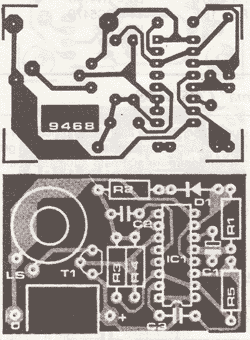

电子蟋蟀声发生器
PCB电路板
