自己动手制作多功能的函数扫频信号发生器

4．IC3c、IC3b、RP6和VD3等组成扫描电压幅度超限指示电路。IC3c的10脚（同相端）通过调节RP6预设一电压，比如+3.9V，线性或对数的扫描电压经S2选择输至IC3c的9脚（反相端）与预设电压进行比对，当9脚的电压超过10脚的预设电压（+3.9V）时，比较器IC3c反转，令脉冲延时器IC3b去驱动VD3导通发光。此电路是很有必要的，因为ICL8038的扫描电压接近两个端点时线性度和失真度变差，当扫描电压的绝对值大于+3.9V时，ICL8038停振。所以本电路利用RP4设定最低电压+30mV；RP6设定最大电压为+3.9V，超过时，VD3 点亮提醒调低上限电压。如是，使输出的扫频信号频率在有效的范围内变化。
S1b滑臂输出的扫描电压范围为+30mV～+3.9V，需经IC3d反相运放电路转换为-30mV～-3.9V，以适应图2电路中的ICL8038的扫描电压要求。

5．点频与频率标志电路：IC2b、RP5、RP1a、VT1和C1等组成频率标志和点频调节电路。+10V电压经R11、RP5分压，RP5调节分两路输出：一路由S1b的4挡输出的直流电压经IC3d反相，然后送至ICL8038的8脚，作为手动调节输出信号频率的电压；另一路送至比较器IC2b的5 脚，与6脚的扫描电压相比对，如果6脚电压稍大于5脚时，7脚输出便转换到约-15V，这个脉冲的前沿经C1、R3、RP1a整形，然后使VT1导通，引致锯齿波得以保持一小段时间，直至脉冲结束为止，如图7所示。这样，当S1置1挡时在示波器屏幕上产生一条对应于RP1b滑臂上DC电平之频率的标志亮线。当S1置4挡时通过频率计数电路读出标志频率值。为了保证脉冲的持续时间对应于C2的充电周期（即亮线处于低频端与高频端时粗细大概一致），应将 RP1a按照充电周期作正比例的调节。图8、图9分别为带有标志频率的线性和对数扫描电压的波形；图10、图11分别是图8、图9的反相输出波形；图 12、图13分别是带有标志频率亮线的线性和对数的扫频信号波形。

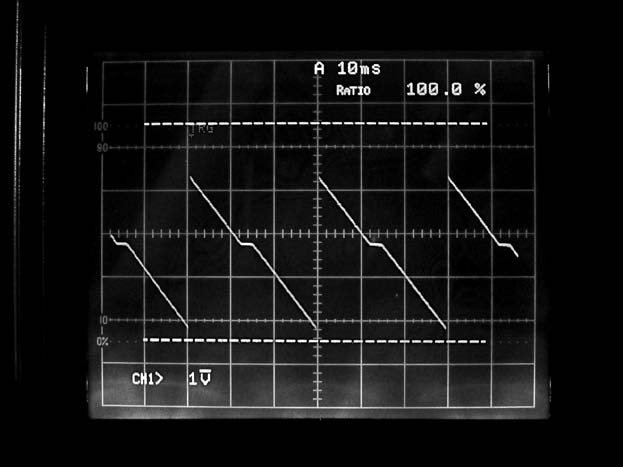

图8 带频标的线性扫描电压

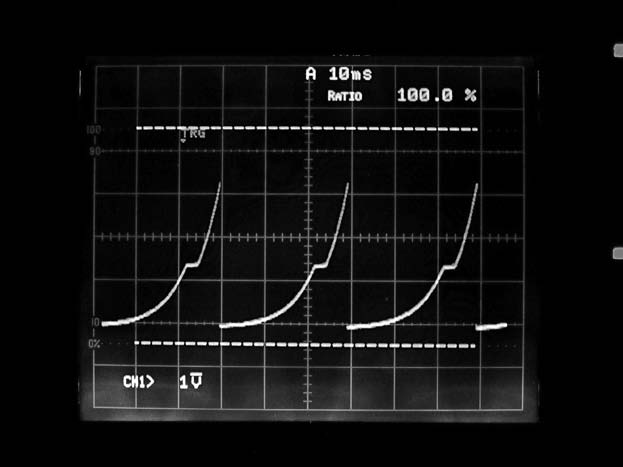

图9 带频标的对数扫描电压

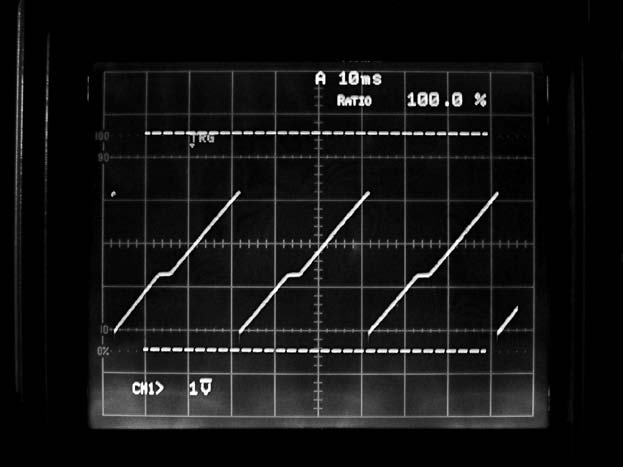

图10 图8的反相输出扫描电压
