自己动手制作多功能的函数扫频信号发生器

电路原理

（一）低频函数信号发生电路
低频函数信号发生电路是本仪器的核心部分，笔者采用质优价廉的精密压控函数发生器专用集成电路ICL8038，配合外围少量的元器件构成，电路如图2所示。ICL8038对于电子爱好者来说并不陌生，报刊也有多次介绍，在此并不赘述，现就本电路有关的注意事项做个说明。

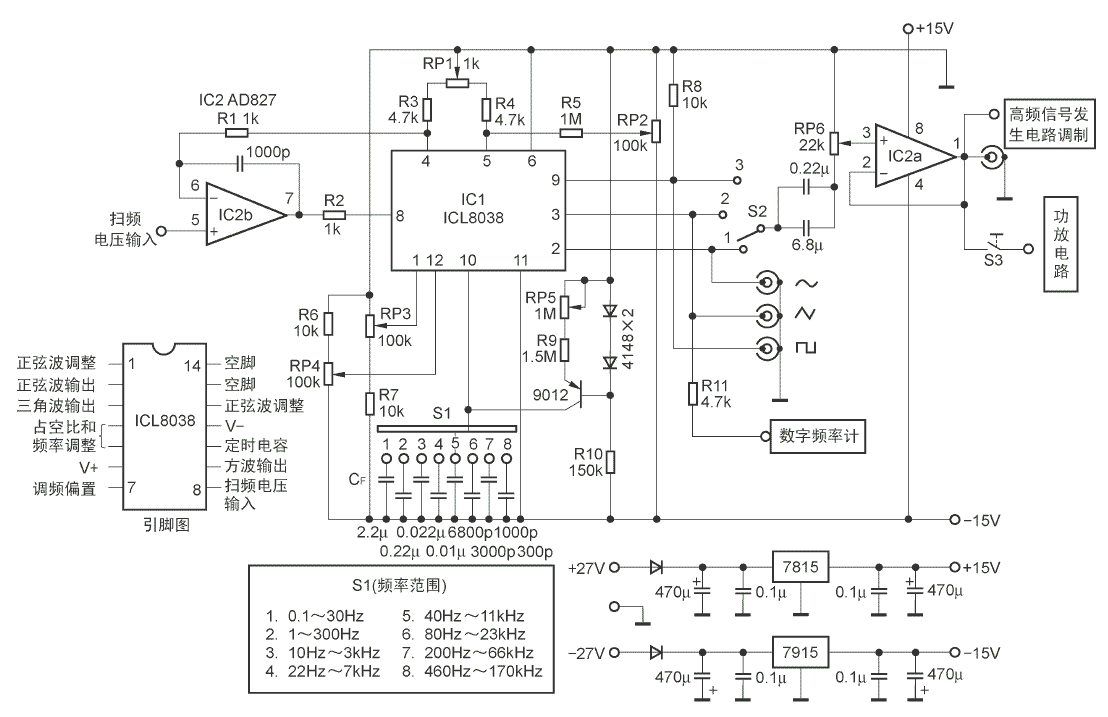

图2 低频函数信号发生电路

1.ICL8038的工作电源为10～30V 或±5～±15V。笔者经过试验，认为采用6脚接地，11脚接-15V，有利于减小输出的波形失真和增强抗干扰能力，并且易于调试。此时8脚的调频电压的范围在0～-4V之间。由于当调频电压接近于0V，-4V两个端点时，信号的线性度和失真度明显变差。为了在0.1Hz～170kHz整个频带内，获得最佳的信号波形，10脚的外接振荡电容CF要分成多挡以供选择（本电路为8挡），电容量要经试验后确定（尤其是20Hz～20kHz频带内的几挡电容），电容器质量的好坏直接影响频率的稳定性，所以要选用热稳定性好，损耗小的优质电容，如CBB、KMP、KMT等型号的电容器。同理，R3、R4、R5、R6 和R7等要选择精度高的金属膜电阻；方波占空比调节的微调电位器RP1、RP2和正弦波失真调整的微调电位器RP3、RP4要选择10圈精密微调电位器，并俩俩配合反复调节，可以达到最佳的效果。

2.为了工作在甚低频段，用一晶体管网络接在10脚上，产生约1A的补偿电流用以改善甚低频的波形对称性。

3.ICL8038的3脚的三角波经R11引出至数字频率计数电路，显示信号的频率值。

4.ICL8038的2、3、9脚输出的信号可单独输出，同时也可经开关S2选择、RP6调节、IC2（a）的跟随缓冲，输出幅度可调的信号，增强带负载能力。同时信号还经开关S3控制输出至功放电路供功率输出之用。

为了使ICL8038的潜力得到充分发挥，还需要一个优秀的扫描波形发生电路与之配合。

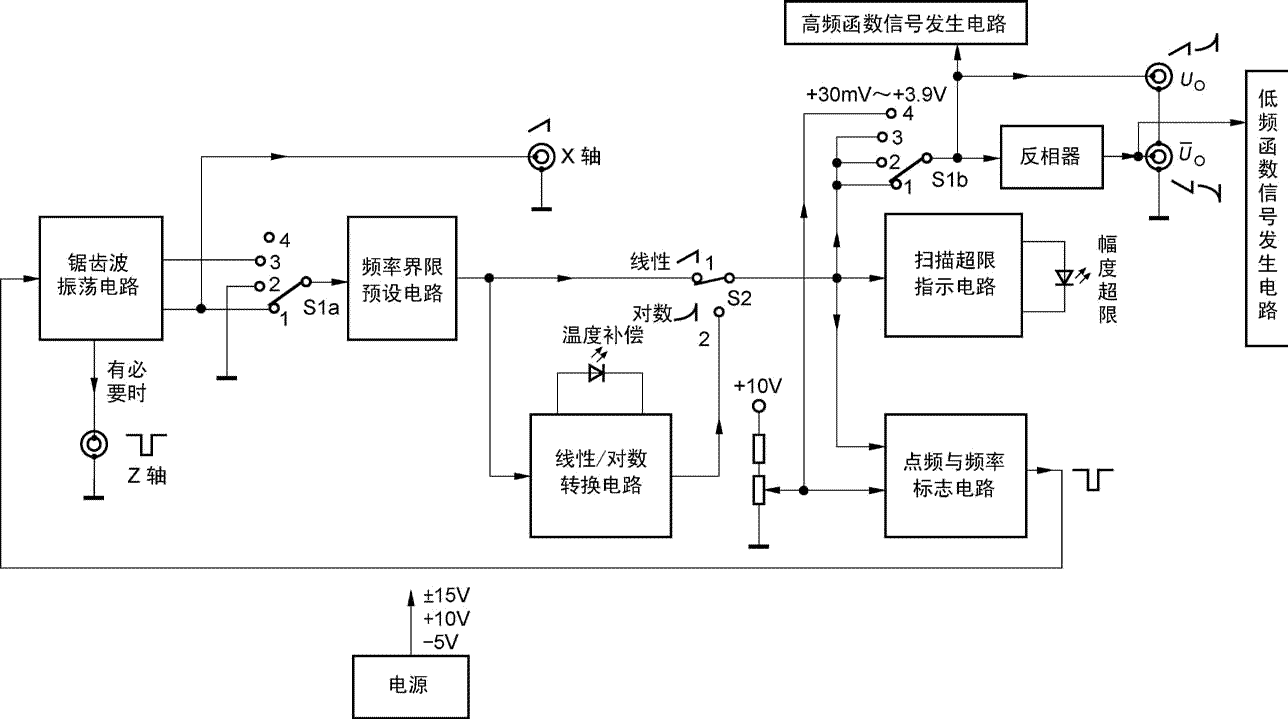

图3 扫描波形发生电路方框图
