自己动手制作多功能的函数扫频信号发生器

3．线性/对数扫描转换电路：本仪器除了提供线性扫描锯齿波外，还具有对数扫描。由 IC4a、IC4d、VT3、VT4和RP7等组成线性/对数扫描转换电路。晶体管的基极、发射极电压与集电极电流之间在十分宽广的范围内，如 10－9～10－3A约五个数量级的范围内，具有相当精确的对数关系。由于UT和IS是温度的函数，对数运算精度受温度的影响较大，因此本电路采取了几项措施进行温度补偿：一是根据差放电路概念利用参数相同的对管抵消温度对IS的影响；二是由IC4c、IC4b、VT5、VT6、VT7、RP8和VD2等组成的恒温（狭窄的温度范围）电路，进一步对温度进行补偿。VT3～VT7最好采用晶体管阵列IC，笔者一时没买到，而是采取了捆绑均温的方法解决，见图 6。VT3～VT7要配对，尤是VT3、VT4的配对误差要控制在1％以下。晶体管VT5被接成二极管型式，担任温度探头，灵敏度为-2mV/℃。当 VT5基极－发射极电压UBE，（IC4c的10脚）大于R21上的电压降（IC4c的9脚），两者电压差经IC4c放大，分两路输出，一路经IC4b驱动VD2点亮，另一路驱动电流源VT6和VT7导通，便有较大的电流流入VT6、VT7，使它们发热，那么捆绑在一起的VT3、VT4、VT5也一同被加热，很快达到均温状态，同时VT5的UBE按2mV/℃减小，随着温升，流过VT6和VT7电流便减小，以至完全截止（当UBE稍小于由RP8预设的 R21上的压降时），VD2熄灭。这样达到热平衡之目的，VT6和VT7上之损耗是用以使VT3和VT4的温度保持在狭窄的范围之内。C3用于相位补偿，保证闭环稳定性。IC4d的14脚输出的对数扫描电压经S2的2挡输出。

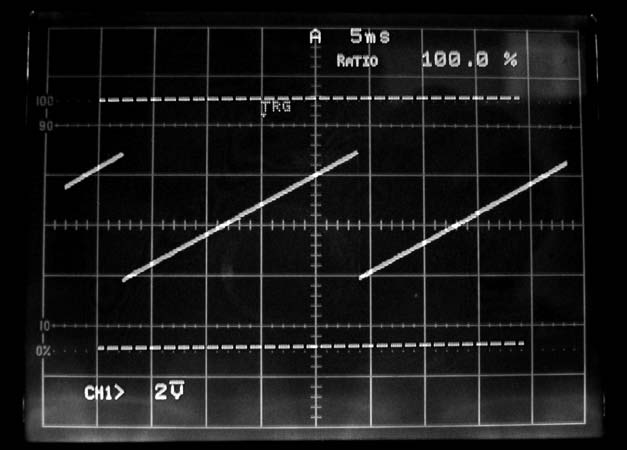

图5 输至X轴的扫描锯齿波

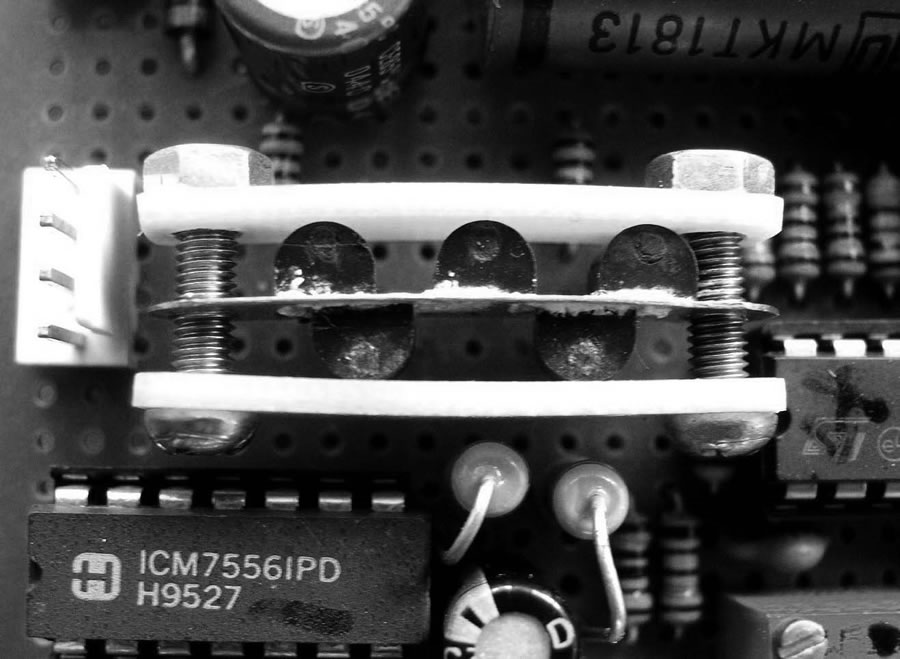

图6 捆绑均温的方法图示

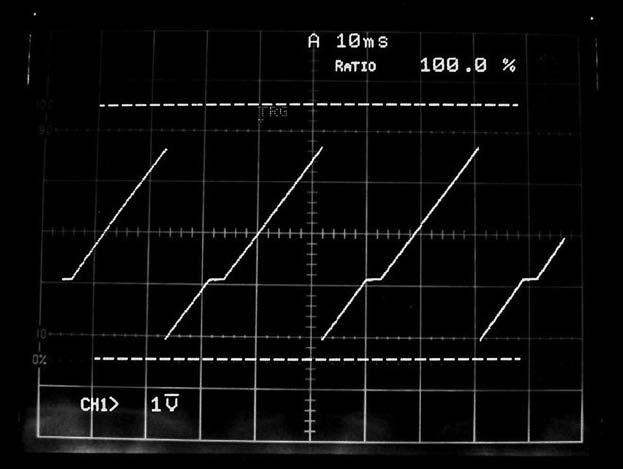

图7 保持一小段时间的锯齿波
