自己动手制作多功能的函数扫频信号发生器

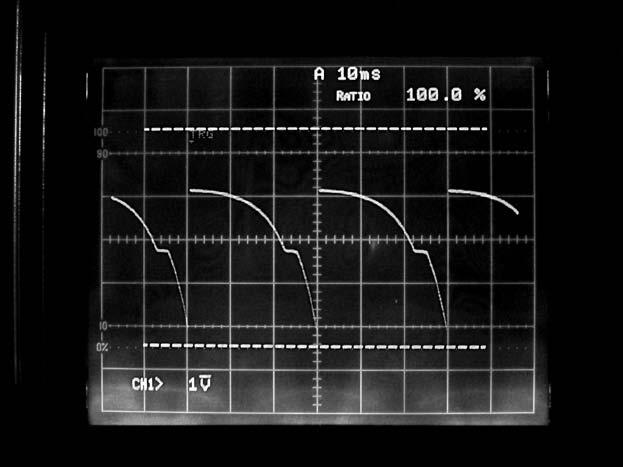

图11 图9的反相输出的扫描电压

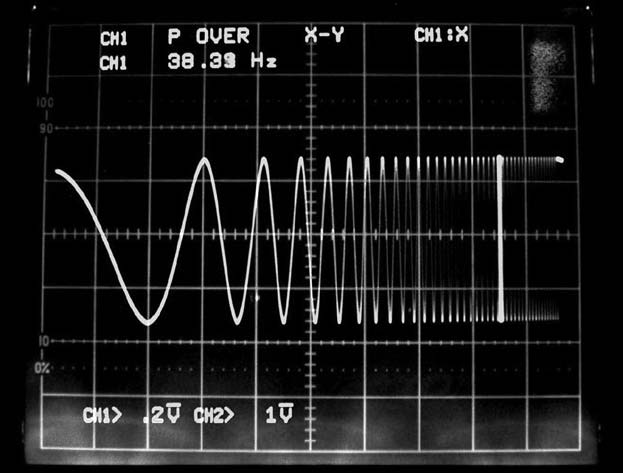

图12 带频标亮线的线性扫频信号

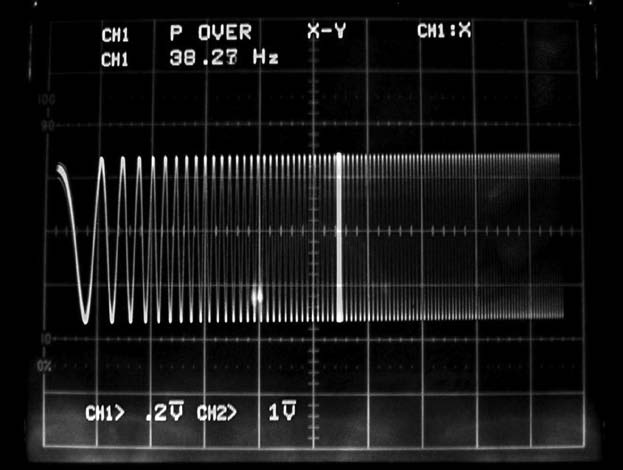

图13 带频标亮线的对数扫频信号

（三）数字频率计电路
ICM7226B是一块单片通用频率计集成电路，它只需外加几个元件便可构成一台能测试频率、周期、频率比、时间间隔、单位计数等的通用频率测试仪，测试频率达10MHz。输入信号经 IC2（11C90）10分频后测试频率可达100MHz；四个内部闸门时间分别为0.01s、0.1s、1s和10s可供选择。能直接驱动8位共阴 LED数码管（尾缀为A的是共阳的），具有溢出指示。电路原理见图14。

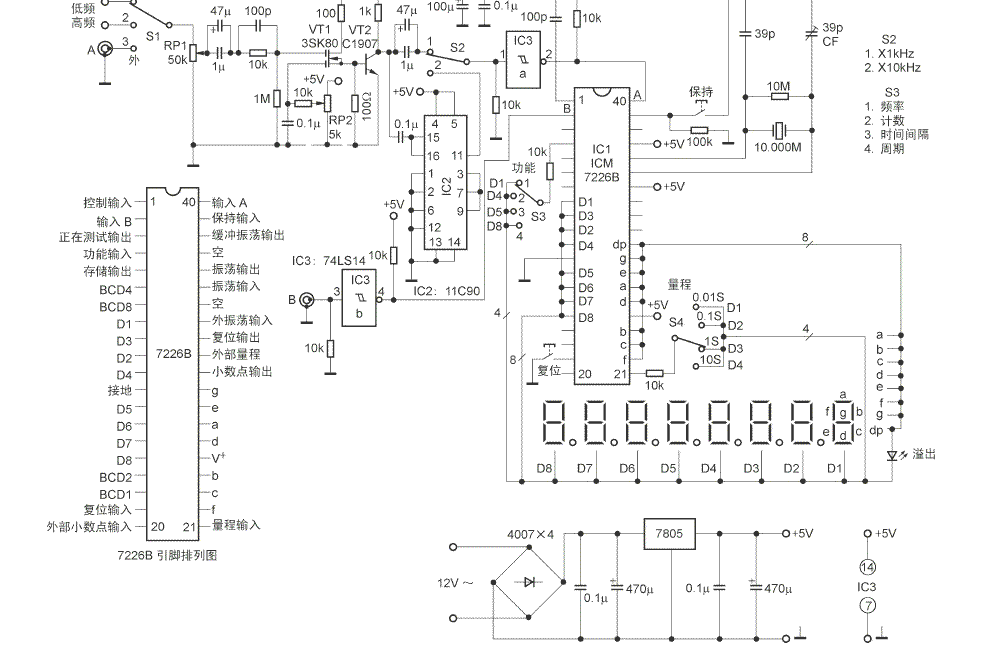

图14 频率计电路

图中，VT1、VT2及IC3b等组成放大整形电路，作为A输入端的输入电路，VT1采用双栅场效应管3SK80，不但能提高输入阻抗，而且通过调节RP2，改变第2栅极的电压，可改变输入电压范围。VT2输出的信号分成两路，一路直接送至S2的1挡（×1），另一路经IC2(11C90)10分频后再送至S2的2挡（×10），经S2选择后再经 IC3a（74LS14/6）整形后送至IC1的40脚（A端）输入。IC1的2脚是B输入端，其输入的信号也经IC3b整形后再输入，B端口测试的最高频率为2.5MHz。当S1置3挡（外）时可测外部信号频率。

频率计数电路的调校主要是调整10MHz时基振荡器的频率，要选择精度高的10MHz的晶体。调校时，可用一台标准的频率计与本电路同测一信号源，开机20分钟后，微调CF，使本电路的频率显示与标准频率计显示的数值一致即可。

下一期将介绍本测试仪的制作方法、调试要点和扩展，敬请关注。见《无线电》杂志
