自己动手制作多功能的函数扫频信号发生器

（二）扫描波形发生电路

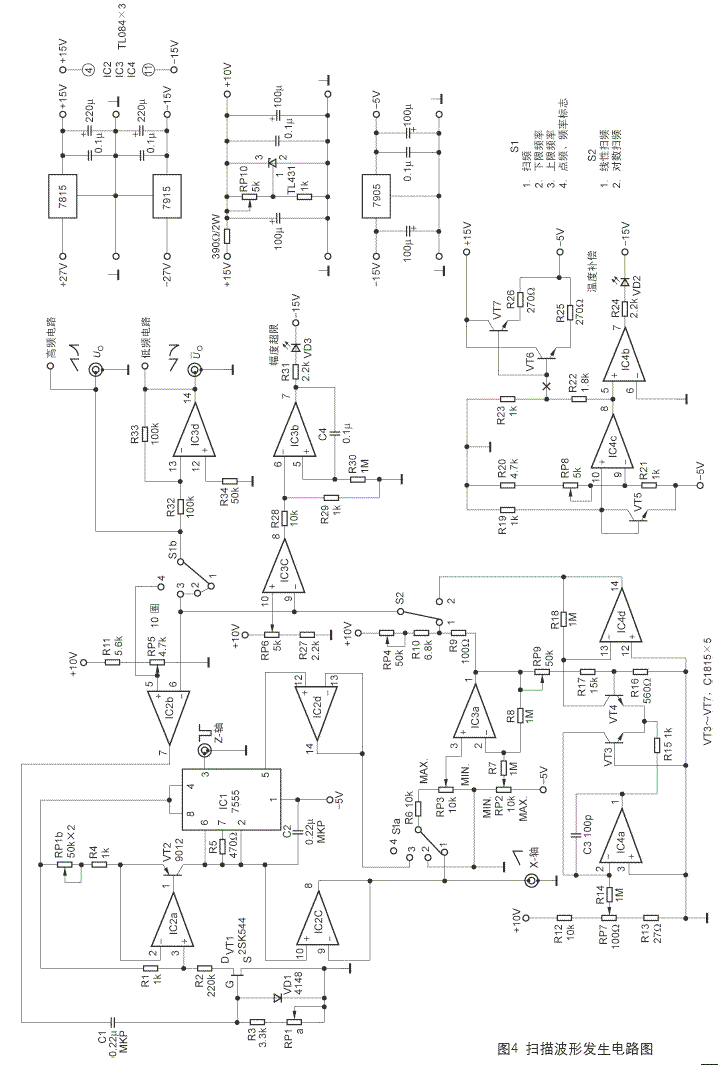

一部扫频信号发生器总是离不开扫描波形发生电路。图3是扫描波形发生电路的方框图，电路见图4。

1.锯齿波振荡电路：IC1（ICM7555）、IC2a、 IC2c、IC2d、VT2、RP1b等构成线性锯齿波振荡电路。IC1被接成多谐振荡电路，IC2a、VT2、RP1b等组成一个压控恒流源向C2充电，从而保证了锯齿波的线性度，充电电流的大小由RP1b的阻值大小决定，也就是锯齿波的周期可由RP1b调节。IC1采用CMOS时基电路（ICM7555），这比采用双极型555电路可进一步提高锯齿波周期精度和稳定性。本电路的锯齿波周期可在25ms～2.0s之间进行调节，改变C2的容量，可调整周期范围，锯齿波的峰值电压为+5V。此锯齿波通过跟随器IC2c缓冲分两路输出，一路至示波器X轴输入，作为X轴的扫描电压，见图5。另一路经S1a开关的选择后，加至频率界限预设电路。IC1的3脚输出的脉冲可由示波器Z轴输入，作为消隐信号（有必要时），有时可能需要将此脉冲反相，或稍为调整其电平，以符合示波器的需求。IC1的5脚输出的+5V电压经IC2d缓冲输出，作为频率界限预设电路的扫频终止（上限）频率设置的基准电压。

2．频率界限预设电路：为了对输出的扫频信号（从低频率向高频率扫描）的上、下限频率实现预设置，由IC3a、RP2、RP3、S1a等组成该电路，其起始（下限）与终止（上限）频率分别由RP2、RP3预先设定好。当S1a置2挡时，相当于RP3被短路，此时，利用RP2去改变锯齿波的零电平，设定最低的扫描电压，从而决定起始时最低（下限）频率。当S1a置3挡时，RP3接+5V基准电压（锯齿波峰值电压也为+5V），调节RP3是调节锯齿波的峰值，设定最大扫描电压，即终止时最高（上限）频率。当S1a置1挡时，锯齿波信号经RP3滑臂输出与RP2调定的下限电压在IC3a中混合一起。IC3a为同相比例运放器：KF≈Uo/Ui≈1＋R8/R7。其最大上限扫频电压的设置：+5V经R6与RP3分压为2.5V，经同相运放后：2.5V×2＝5V，设置比+4V略大一些，保证得到正确无误的线性扫描电压，此电压经开关S2的1挡输出。RP4的作用是要在线性扫频时设定最低的驱动电平，约为+30mV。只有当S1置1挡时电路才有扫描信号（锯齿波）输出。
