M52340SP单片彩电集成电路

　　3．由M52340SP构成的彩电整机电路

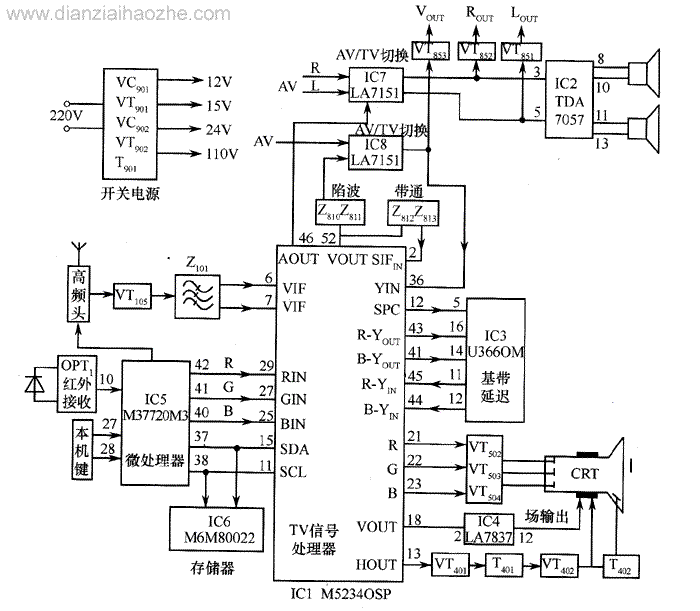

　　如图1所示为由M52340SP构成的彩电整机电路原理图。

图1 M52340SP构成的彩电整机电路原理图

　　图1中，IC1是M52340SP，IC2是音频功放TDA7057，IC3是U3660M，完成1行基带延迟，IC4是场扫描集成 块LA7837，IC5是8位单片机芯片M37720M3，M37720M3是控制部分的主要芯片，IC6是E2PROM存储器M6M80022，IC7、IC8是AV/TV切换电路集成块LA7151。

　　下面介绍此电路的工作原理和信号流程。由天线接收到的射频电视信号，经高频调谐器放大、混频后，输出38MHz的中频信号，经VT105放大、声表面波滤波器2101选频后，送到IC1的6脚、7脚，在IC1内部进行图像中频（VIE）放大、PLL视频检波，视频信号从IC1的52脚输出，分成两路：一路信号经2812（6.5MHz ），2813（6．0MHz）带通滤波器，选出第二伴音中频信号（SIF），送人IC1的2脚，经IC1内的限幅放大、鉴频和低放后，从46脚输出音频信号（A0UT），送人AV/TV切换电路IC7，与从AY端子输入的R，L音频信号进行切换选出音频信号（R，L）直接加到音频功放IC2的3脚、5脚，再经音频功放放大后，分别从IC2的 8脚、10脚、11脚、13脚输出R、L信号加到两只扬声器上。另外，从IC7输出的R，L信号，分别经VT852， VT851跟随器缓冲后，输出到AY端子的ROUT，LOUT端。另一路从IC1的52脚输出的视频信号经Z810（6.5MHz ），Z811（6.0MHz）陷波器陷波后，把视频信号送到AV/TV切换电路IC8，与从AV端子进来的视频信号进行切换，经切换后，分两路输出：一路经YT853跟随器缓冲后，送到AY端子的V0UT端；另一路把视频信号，送入IC1的36脚。进入IC1的信号分3路，分别进行相应的信号处理，一路经彩色解码电路后，由43脚、41 脚输出（R－Y）、（B－Y）色差信号，此信号经IC3一行基带延迟后，再送人IC1的45脚、44脚内，进行色差矩阵处理，得到3个色差信号（R－Y），（B－Y），（G－Y），再经基色矩阵输出R，G，B三基色信号，从IC1的21脚、22脚、23脚输出R，G，B三基色信号；另一路经色度陷波、延时、钳位得到亮度信号（Y），也送到基色矩阵处理，产生R，G，B三基色信号；第三路信号经同步分离，得到的行、场同步脉冲可以保证行、场同步，同时，再经激励后分别从IC1的13脚、18脚输出，送到芯片外的行、场扫描输出电路。

　　由IC1的13脚输出的行频开关脉冲，通过行推动管YT401，行推动变压器7401，行输出管 YT402，行输出变 压器l＇402和行偏转线圈，得到行偏转激励电流，在行偏转线圈产生行扫描磁场，使显像管的电子束沿水平方向扫描，同时在行扫描电路中，产生显像管的阳极高压、聚焦电压、加速电压、灯丝电压等，为显像 管提供合适的偏置电压。

　　IC1的21脚、22脚、23脚输出的R，G，B三基色信号，送到视放末级电路。视放末级电路由中功率高频三 极管VT502；VT503，YT504等组成。它对三基色信号放大后，送到显像管。

　　IC5是8位单片机，它与IC1相配套，用于电压合成调谐系统，也可以接收TV/CATV信号，具有全自动搜索 选台，半自动搜索选台，手动微调功能，彩色制式和伴音制式自动识别的功能，图像品质的选择（如色度、亮度、对比度、清晰度、色调等）与调节伴音的音量控制和静音的切换，定时关机和无信号关机，蓝屏 切换和中、英文菜单显示等功能。IC6是CM0S E2PROM存储器。
