TDA16846工作原理
PIN 1:关断时间电路
图5
图6

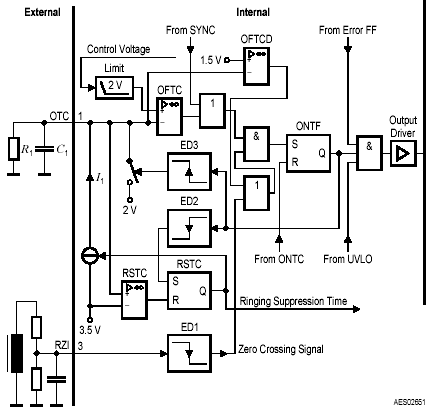

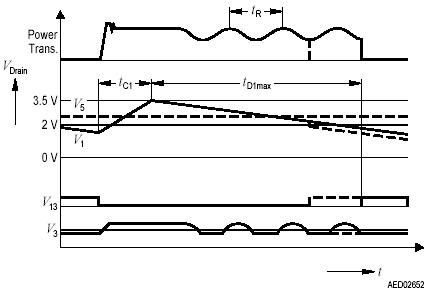

工作过程:开关管截止时,IC 内部恒流源产生的电流I1(约1MA) 对该脚的外接电容C1 进行充电直 到3.5V(见图6),充电的时间TC1 ≈C1*1.5V/1mA; 开关管导通时,电容C1 被充 电到3.5V 后内部电流源断开,C1 通过电阻R1 放电。该脚内部接在关断时间比较器(OFTC)的负端, 而OFTC 的正端则接Control Voltage 控制电压,电压被限制在最低值2V(目的:轻负载时稳定频 率)。
当导通时间触发器ONTF 处于 设置状态时,如果关断时间比较器 OFTC 输出高电平,IC(3)脚上的电 压少于25mA(即Zero Crossing Signal 过零信号输出高电平),则可以保证开关管切换在最低的电 压值。如果没有过零信号加到 IC(3)脚,则开关管将经过延时直 到V1 降低到1.5V 后才导通。由于开关管由导通变为截止时,来自变 压器的寄生振荡会产生错误的过 零信号传到IC(3)脚,所以此时只 要V1 高于经过限幅的控制电压, OFTC 将输出低电平,使导通时间触 发器ONTF 失去抑制IC(3)脚的错 误过零信号的能力。
当IC(1)脚的电压V1 小于受限制的控制电压时,有如下对应关系表。
控制电压 | 输出功率 | 关断时间TD1 |
1.5-2V | 低 | 常数(TD1MAX),固定的待机频率 |
2—3.5V | 中 | 减小 |
3.5—5V | 高 | 最小 |
可见当控制电压小于2V时,输出功率低,关断时间最大且为常数,TD1MAX≈ 0.47*R1*C1
PIN3: 过零检测与调整输入 /PIN4: 软启动与调整电容
图7
图8

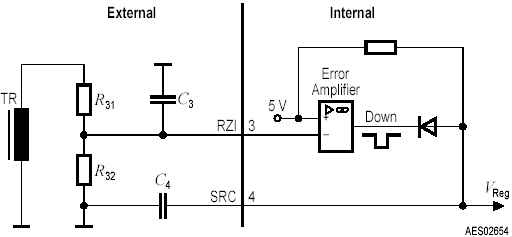

如图7 所示,IC内部有一个Error Amplifier 误差放大器,由开关变压器次级绕组感应到的开关脉冲经过 R31 与R32 分压后,送到IC(3)脚,即误差放大器的负端。当输出电压较高时,如(3)脚的脉冲电压大于5V,误差放大器将输出低电平,二极管导通,经过C4 平滑后,参考电压Vreg变低,此参考电压通过控制电压缓冲器BCV使控制电压也变小,因此输出电压将自动调低;反之输出电压较低时,如其脉冲低于5V,误差放大器将输出高电平,二极管截止,由于电容C4的存在,5V对参考电压Vreg充电,参考电压升高,控制电压也升高,因此输出电压将自动调高,可见该脚有一定的稳压控制作用。
图8 显示了调整的整个过程。IC(3)脚外接电容 C3 除了对过零信号延迟外,还起对开关管截止后产生的尖峰脉冲进行平滑的作用。 PIN4 为软启动控制端,其外接电容C4 为软启动电容。如图7 所示,刚开机时,内部5V 电源对该脚的外接电容C4 充电,参考电压Vreg缓慢上升,经控制电压缓冲器BCV使控制电压也缓慢上升,因此开关管的导通期将缓慢增加,逐渐展宽,使整机各点处于低压小电流的工作状态,从而保护开机瞬间各元器件不被浪涌电流和高感应电动势损坏。IC(13)开关脉冲输出端脉冲大体如下图所示。
图9

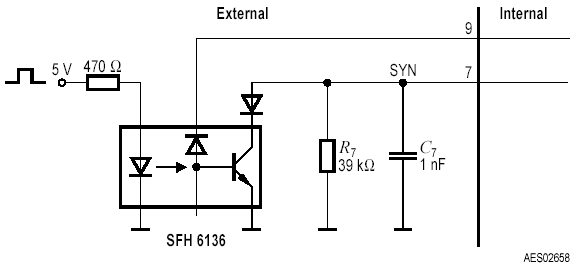

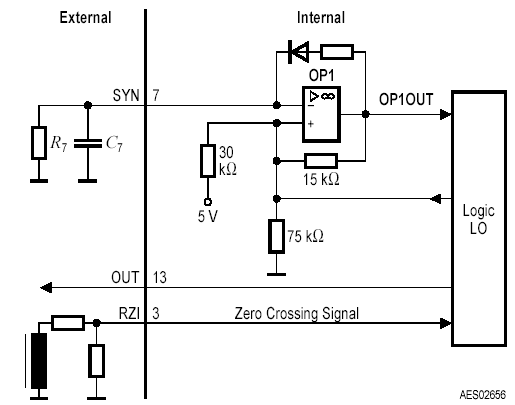

图9 为固定频率和同步电路,当IC(7)脚为低电位时,OP1 负端输入小于正端输入,OP1 输出高电位,此高电位通过电阻、二极管以接近1mA 的电流对该脚外接电容C7 快速充电,当充电到其电压大于OP1 的正端输入时,OP1输出低电位,二极管截止,C7 开始通过电阻R7 放电,放电到其电压小于OP1 正端输入时,OP1 又输出高电位………,如此OP1 输出的是固定的正负脉冲,此脉冲通过或门G1,与门G2 接到导通时间触发器的S端,从而控制了IC 开关脉冲的输出(见图1 的IC 内部方框图),开关频率f≈1.18/R7*C7。当该脚悬空或接固定电压时,以上的固定和同步电路不起作用,IC将工作于自由频率调整模式。IC还可将该脚外接光耦,被外部电路产生的矩形脉冲控制,从而工作于外同步方式。电路如图10 所示。
图10
应用电路
图11

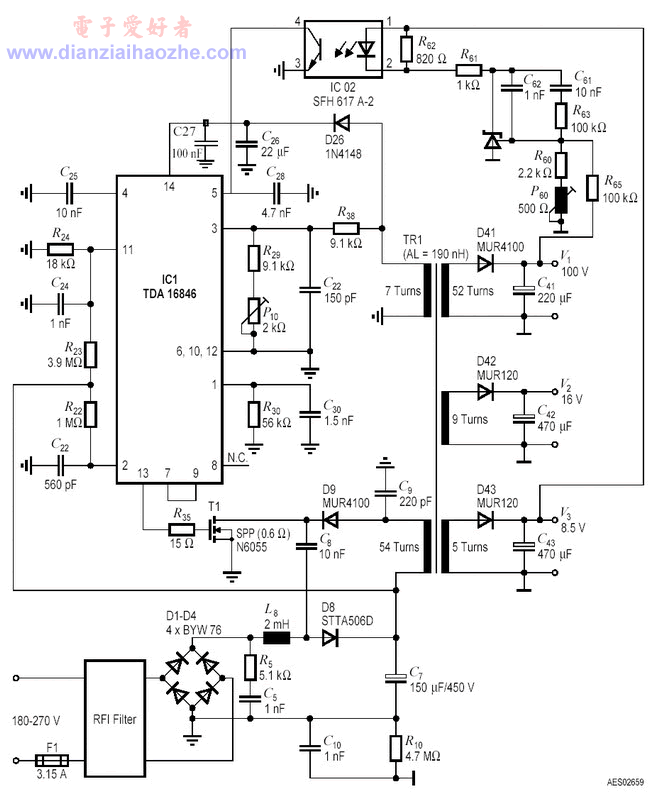

如图11 的应用电路所示,热地部分的误差放大器 对电源电压进行取样,并通过光耦将其微量的电压变化传到该脚,完成稳压控制作用。例如当某种原因使得开 关变压器次级电压增加时,D14输出的电压100V上升, 通过电阻R65,R60,电位器P60 分压后加到取样调整IC -N1 的R 端(N1 的R 端电压控制了N1的K 端电压的大 小,类似三极管b 极对ce极的控制),VR升高,VK降低, 光耦初级发光二极管负端电压也降低,而二极管的正端 接的是开关变压器次级D43 整流输出的8.5V 电压V3, 此电压也是上升的,所以光耦内部二极管正向压降加 大,发光量增加,光耦次级光敏三极管电阻变小, TDA18846(5)光耦输入脚电压降低,通过内部的控制电压缓冲器BCV 使得控制电压也降低(如图12所示),从而开关管的导通期减少,开关变压器次级整流后电压降低,完成稳压控制过程。

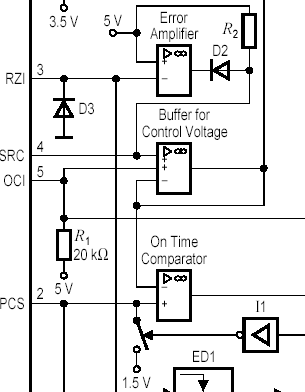

在图12 中控制电压缓冲器 BCV 有两个正相输入端,一端接的是光耦输入脚,另一 端接的是PIN3: 过零检测与调整输入 脚和PIN4: 软启动与调整电容脚共同作用后的参考电压Vreg,两者电压 较高的一端被阻隔,控制电压缓冲器BCV 将跟随电压较低的一端形成控制电压,因此TDA16846 存在两条负反馈稳压支路,而电压较低者优先的“双保险”局面。应用电路中光耦初级发光二极管对8.5v,100v 两路取样,比单端电压固定,一端取样的稳压电路灵敏度高得多,通过调节电位器P60 可将B+稳定在设计值内。
图12
PIN6: 故障比较器2/PIN9:参考电压和电流/PIN10: 故障比较器1/ PIN8:空脚

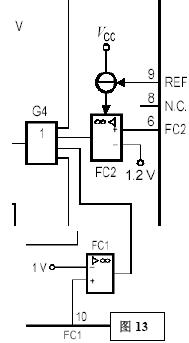

当IC(9)参考电压和电流脚接电阻到地时,形成的电压和电流可激活故障比较器FC2,相当于故障比较器的使能端。如图13 所示,当IC(6) 故障比较器2 脚输入的电压大于1.2V 时,故障比较器FC2 输出高电平到或门G4,经或门G4再输出高电平,接到错误触发器的输入S端(见图1 内部方框图),再由错误触发器Q 非端输出低电平到与门G3,最后与门G3输出低电平经输出驱动器给IC(13)脚,故开关管截止,起到过压保护作用。同理当IC(10)故障比较器1 脚输入的电压大于1V 时,故障比较器FC1输出高电平到或门G4,………………, 故开关管截止,也起到过压保护作用。 MT和S机芯都不用这两个故障比较器进行保护,故都将它们接地,使故障比较器一直输出低电平给或门G4,因而对电路没影响。 TDA16846(8)脚为空脚。
