LAG665单片随身听立体声放音集成电路

3. LAG665的主要电参数

LAG665集成电路的使用电压范围为2-5 V,其典型工作电压为3V；静态电流为18 mA左右：谐波失真为0.05%：输入阻抗为22 k Ω左右；前级闭环增益为42 KΩ,在3V电压下，每个声道输出功率Po=28 mW(RL=32 Ω，THD=10%）。

LAG665集成电路还具有：功耗小、噪声低、不用输出祸合电容，前置均衡网络也集成在IC内，从而使其外围元件相当少。该IC的最大特点是：磁头地、电源地、耳塞地各自独立，从而减少了前后级之间的干扰噪声，使音质更纯。

4. LAG665典型应用电路

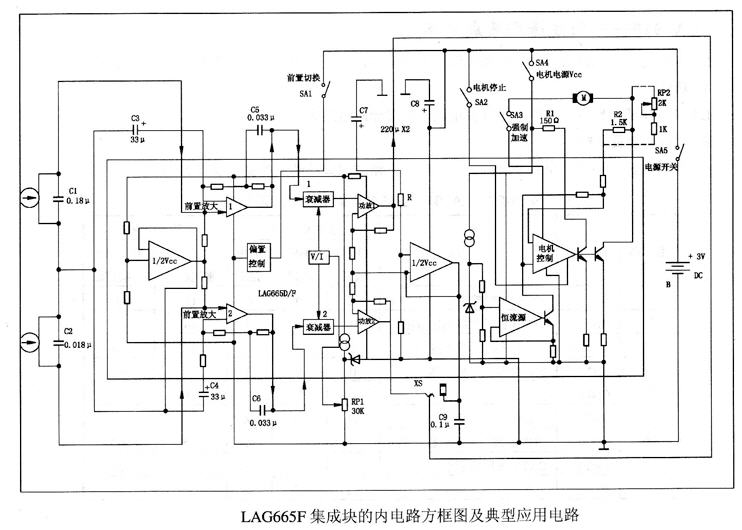

LAG665集成电路的典型应用电路如图所示，

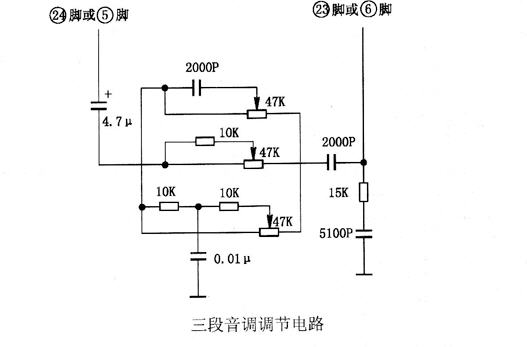

许多随身听的电路均是在该电路的基础上扩展而成的。例如：有的机型在⑤脚与⑥脚、24脚与23脚间接入了两路同轴调节的100 Hz. 1 kHz. 10 kHz三段音调调节电路，该调节电路一般为一只成品元件。三段音调节电路如图所示。LAG665的输入端为27脚和②脚，采用直流无耦合电容输入方式，从从而使低频响应相当丰富。

5.信号流程

放音磁头输出的电信号由②脚和27输入，放大后从⑤、24脚输出，又进入⑥、23脚内，经电子音量

控制、功率放大后从⑨、19脚输出，去驱动立体声耳机发声。

6.故障检修提示

(1）无声或音小。两种故障检修方法类似，以无声为例。先观察电机转速是否正常，如正常，进一步应测LAG665F[1]~8脚以及20一28脚DC电压。若电压均消失，应检查21脚外接C7,21脚电压反映了前置放音供电情况。如C7无问题，则为21与20脚内的一只R限流电阻开路引起的，可用一只180Ω左右电阻并接在⑧~20脚间。如21脚2.7 V电压无问题，则是LAG665损坏。

(2)放音时某一声道声音发尖或异常。应重点检查补偿电容C1或C2以及负反馈电容C3或C4。

(3)电机不转。先检查电机本身运转是否有问题。如无问题，再测LAG665F13脚上1.6 V电压是否正常。若无电压，多为IC有问题。当LAG665F内电机调速电路损坏后，其12与13脚的在路或开路电阻值均会变小。如故障仅是电机调速电路损坏，其他功能无问题，则不必更换集成块，只要在LAG665的外部另加接一个电机调速电路，即可使问题得到解决。
