微波多普勒感应自动照明灯

发布时间 2009-06-08

  该微波感应自动照明灯电路采用微波多普勒效应控制,人来灯亮,人走灯灭。与大多数自动照明灯一样,本电路设有光控功能,使照明灯在白天不工作以节省电能。

 微波感应自动照明灯

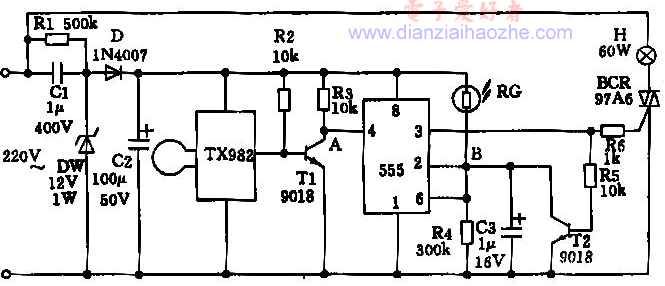

电路说明:电路中,由C1、C2、R1、DW、D构成阻容降压电路,输出约11V的直流电压供后级电路工作。TX982是微波感应控制模块,它利用微波多普勒技术,在一定的空间内建立微波电场,当有人或活动物体进入电场时会反射回波,经电子线路混频后检测出极微弱的移频信号,此信号经智能处理后,可输出控制信号。由于采用了微波检测专用微处理器,所以能够对输入信号进行脉频和脉宽处理,因而对小体积动物、远距离的树木、高频通讯信号、远距离的闪电和电器开关时的干扰予以排除,具有比红外线、超声波等传感器更高的可靠性,在实际使用中误报率极低。

工作原理:当微波电路检测到有人在监控范围内活动时,微波感应控制模块的输出端输出下拉电平,使T1管截止,A点从低电平变成高电平,由555电路组成的光控电路开始工作。当环境光很弱时,光敏电阻与R4的分压点低于1/3VCC,555电路的第3脚输出高电平,可控硅BCR导通,灯泡发光,同时第3脚的高电平使T2管导通,B点被强制拉至低电平,防止光敏电阻因灯光的照射而误动作,只有在监控范围内的人离开后,微波感应控制模块的输出端内部的三极管截止,T1管经R2偏置处于导通状态,A点电位处于低电平,555电路被复位,第3脚变成低电平,灯光熄灭,T2管截止,电路退出自锁状态,准备进入下一个工作循环。

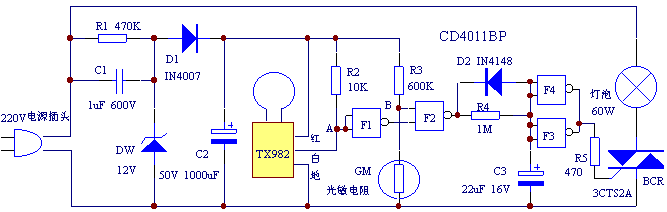

附:另一款采用数字电路的微波多普勒感应自动照明灯:

微波多普勒自动感应灯
