由7812和外部三极管构建的12伏30安培电源

来源 zen
浏览
发布时间 2014-05-03

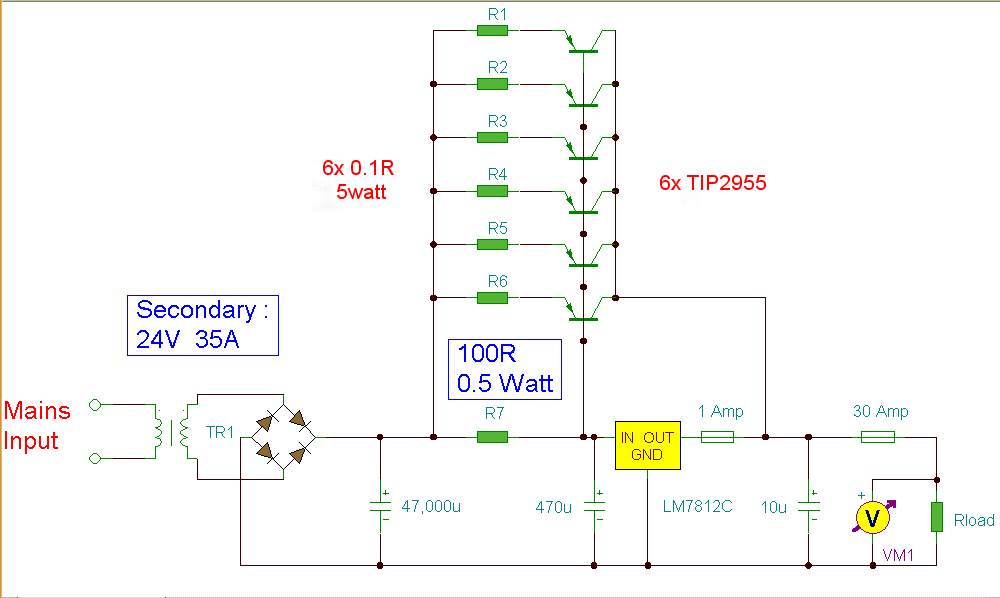

使用单一的7812集成电路电压调节器和多个外侧导通晶体管,该电源可提供高达30安培输出的负载电流。设计如下所示:

由7812和外部三极管构建的12伏30安培电源

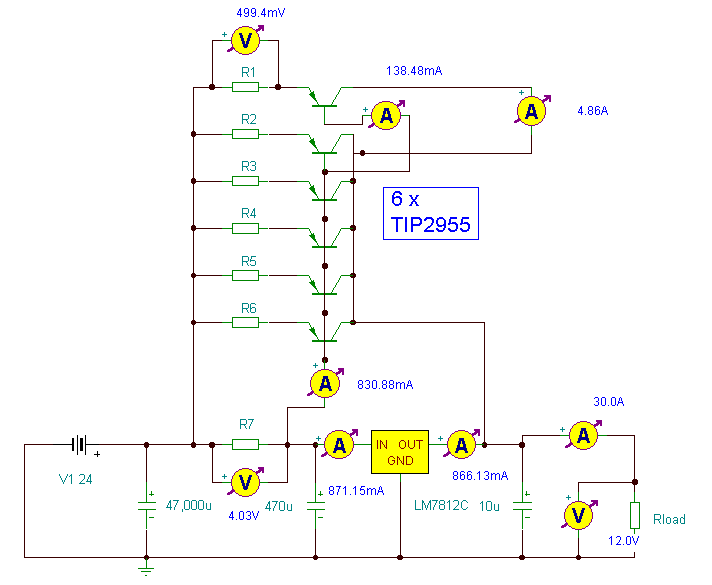

输入变压器很可能是整个项目中最昂贵的部分。作为替代,可以使用一对12伏汽车电池。输入电压到调节器必须至少比输出电压(12V)高几伏,使调节器能保持它的输出。如果使用变压器,然后整流二极管必须能够通过一个非常高的峰值正向电流,典型百安培以上。7812 IC将只通过1安培或更少的输出电流,由外侧通晶体管被供给的其余部分。由于该电路被设计成处理高达30安培负载,然后6 TIP2955并行连接,以满足这一需求。在每个功率晶体管的功耗是总负荷的六分之一,但足够的散热仍然是必需的。最大负载电流将产生最大损耗,所以非常大的散热片是必需的。在考虑散热器,它可能是找一台风扇或水冷散热器是一个好主意。在该功率晶体管发生故障的情况下,那么监管机构将必须提供满负荷电流,并会失败,并产生灾难性的后果。在监管机构输出1安培的保险丝防止保障。该400mohm负载仅供而不应被包括在最终的电路测试目的。一个模拟的性能如下所示:

由7812和外部三极管构建的12伏30安培电源



计算
该电路的基尔霍夫电流和电压的法律一个很好的例子。概括地说,进入一个结点的电流的总和,必须等于电流而使交界处,并围绕一个循环的电压必须等于零。例如,上面的图中,输入电压为24伏。4伏的R7两端和20伏整个稳压器的输入,24 -4 -20 = 0丢弃。在输出端: - 总负载电流为30安培,稳压电源0.866 A和6个晶体管每4.855安培,30 = 6 * 4.855 + 0.866。每个功率晶体管贡献约4.86 A到负载。的基极电流是每晶体管约138毫安。35在6安培一个集电极电流的直流电流增益是必需的。这完全在TIP2955的限制。电阻器R1至R6中包括的稳定性和防止电流沼泽化,作为直流电流增益的制造公差将是不同的每个晶体管。电阻R7为100欧姆和发展同最高可负载4伏特。功耗是因此(4 ^ 2)/ 200或约160毫瓦。我建议使用一个0.5瓦的电阻R7。到调节器的输入电流通过功率晶体管的发射极电阻和基极发射极结送入。再次使用基尔霍夫电流法中,871毫安调节器的输入电流是从基链衍生和40.3毫安流经100欧姆的电阻。871.18 = 40.3 + 830。88。从调节器本身不能大于输入电流的电流。可以看出监管机构不仅吸引约5 mA和应该运行寒冷。

最初的测试和断裂
最初的测试,不连接负载。先用一个电压表跨接在输出端,你应该测量12伏,或非常接近它。然后连接一个100欧姆,3瓦电阻或其它小的负荷。在电压表的读数不应该改变。如果您没有看到12伏,电源,并检查所有连接​​。

我听到从一个读者的供应是35伏,而不是稳定的12伏。这是由短路功率晶体管引起的。应短于任何输出晶体管,发生时,所有6需要是未焊接。用万用表检查组到电阻和集电极和发射极之间进行测量。功率晶体管通常会失败短路所以应该很容易找到故障之一。
