持续音调FM信号发射机

来源 电子DIY
浏览
发布时间 2014-05-15

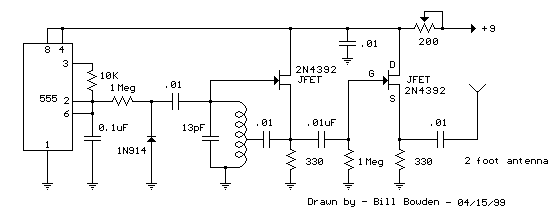

该调频广播发射机电路将发送FM广播频段(88-108兆赫)的连续音调,可用于远程控制或安全的目的。电路从一个6-9伏电池消耗约30mA电流,信号可收到距离大约100米。555定时器用于产生音调(约600赫兹)的频率调制一个哈特利振荡器。第二个JFET晶体管缓冲放大级,用于从天线隔离振荡器,以使天线的位置和长度对频率的影响较小。精细频率调节可以通过调节电池串联的200欧姆的电阻器。振荡器频率由一个5转抽头8mm直径电感和13 pF电容设定。

持续音调FM信号发射机

振荡器的频率应当在FM频段中心附近(98兆赫),这样通过稍微扩大或压缩电感可以获得可接收的更高或更低的频率。一个小信号二极管(1N914或1N4148)作为一个变容二极管,以便在与电感器并联的总容量在音频速率略有变化从而导致振荡器频率来改变在音频速率(600赫兹)。在引脚2和6中的定时器的斜坡波形是通过一个大的(1兆欧),电阻器施加到反向偏置二极管,这样的二极管的变化,因为斜坡电压变化的电容,从而改变谐振电路的频率。交替地,音频信号可被施加到1兆欧电阻器来调节振荡器,但它可能需要额外的上拉电阻,以反向偏置二极管。用过N沟道JFET晶体管应该是高频VHF或UHF类型或类似的。
