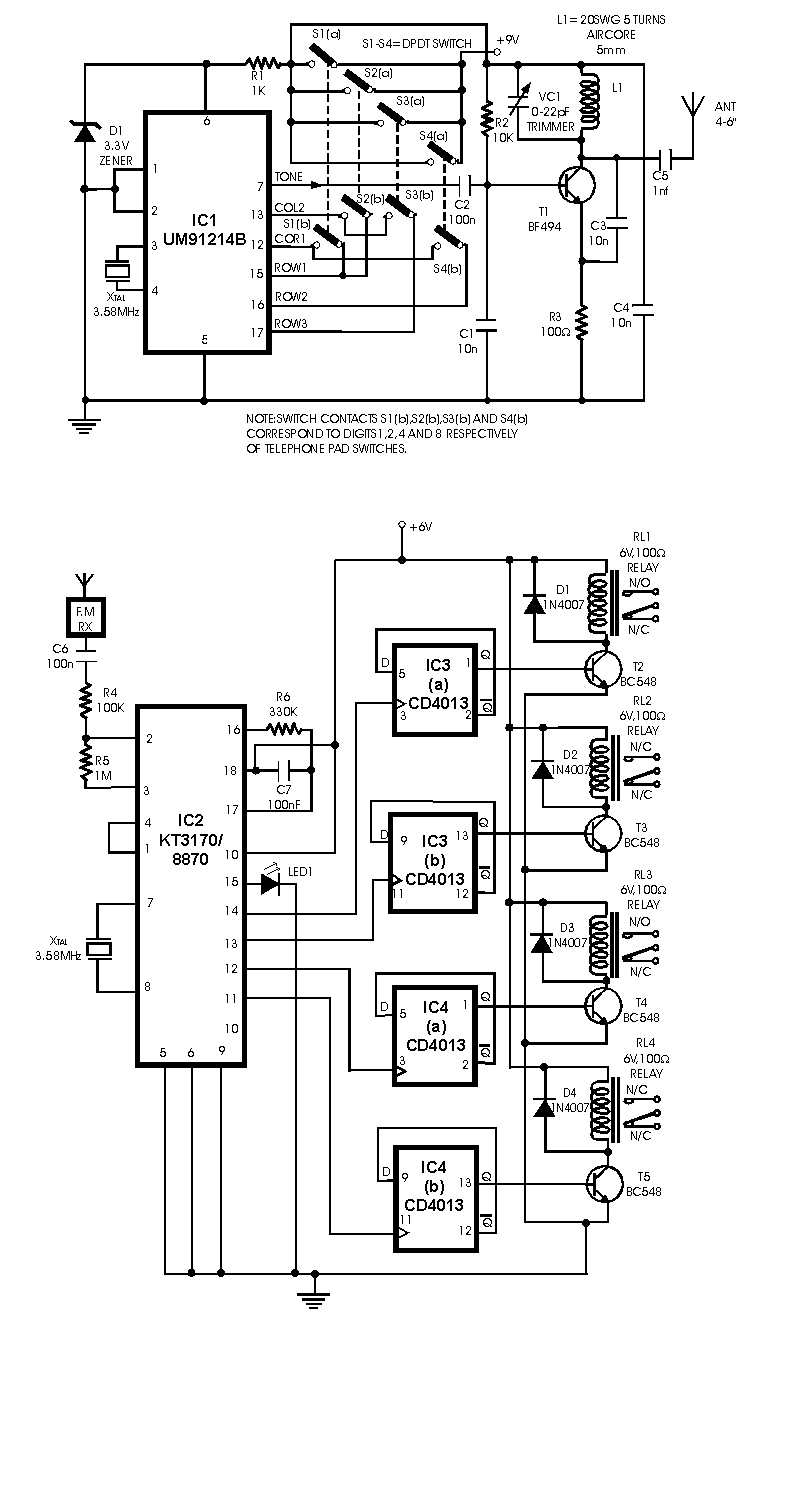

这里是一个遥控单元,这使得使用无线电频率信号,以控制各种电器的电路。该遥控器具有4个通道,可以很容易地扩展到12,该电路不同于鉴于其简单性和完全不同的产生控制信号的概念类似电路。一般遥控器电路利用红外光来传输控制信号。因此它们的使用被限制在一个非常有限的区域视线和。然而,这种电路利用无线电频率发射的控制信号,因此它可用于控制从几乎任何地方在房子里。

在这里,我们利用DTMF(双音多频)信号(在使用电话拨号数字)作为控制代码。的DTMF音被用于载波的频率调制。在接收器单元中,这些频率的调制信号被截获,得到的DTMF音的扬声器端子。此DTMF信号被连接到一个DTMF​​到BCD转换器,其输出的BCD被用来接通和关断各种电器。
