MAX1555 USB锂电池充电器

来源 电子DIY
浏览
发布时间 2014-05-20

该MAX1551和MAX1555充电芯片是为单节3.7V锂离子锂聚合物电池的USB充电器。他们无需外部的FET或二极管,并接受工作输入电压为7V。片上温度限制简化PC板布局,并允许最佳充电速率且无热限制由最坏情况下的电池和输入电压的罚款。

MAX1555 USB锂电池充电器

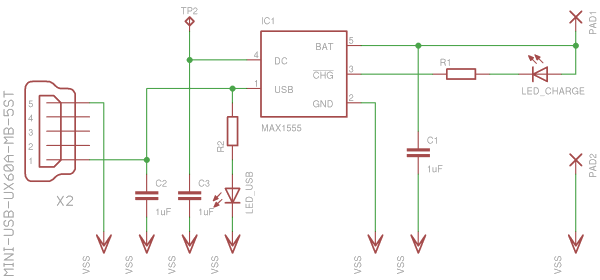

MAXl555采用双列5脚封装。CHG引脚为低电平有效,漏极开路充电状态指示输出。当电池充电电流高于50mA时,CHG引脚被拉至低电平。当充电器处于电压模式且充电电流跌至50mA以下时,CHC引脚变为高电平,充电过程并不停止。在预充电模式下,CHG引脚自动变为低电平。

MAX1555 USB锂电池充电器

MAX1555 USB锂电池充电器

MAX1555 USB锂电池充电器

MAX1555 USB锂电池充电器
